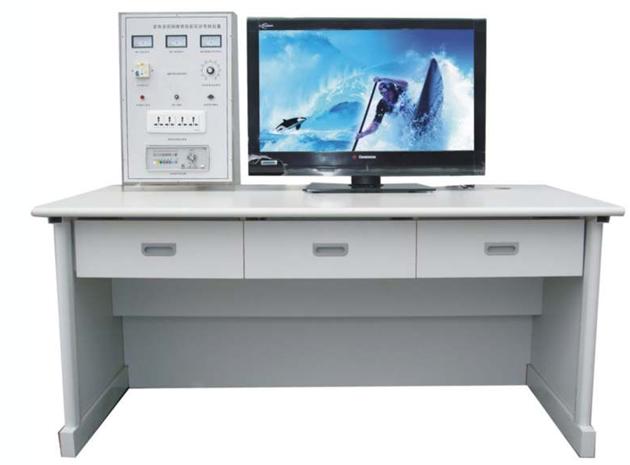

SDWTV-7液晶音视频维修技能实训考核装置

一、系统概述：
紧跟数码时代，贴近社会需求，培养紧缺人才，创造美好未来。 随着科技的发展，平板电视正成为城镇居民在更换电视机时的首选，平板电视的大众化时代已经到来，伴随着国内平板电视每年几千亿的产值及平板电视的不成熟性必然带来平板电视维修几百亿的产值，而国内的平板电视维修技术整体来讲比国外还比较落后，真正的维修人才短缺。液晶电视维修实训台正是为培养这类紧缺人才而设计的，该平台根据课程的基本要求，以基本知识与基本技能内容基础，综合考虑职业学校学生的认知特点，基于先感性后理性和工作过程原则，经科学整合、重组形成基于工作过程的实践教学项目作为具体教学内容，将知识、技能、素质等内容融汇在这些任务和项目的教学过程之中。 通过专业系统的集中培训使学员在尽短的时间内切实掌握平板电视维修技术与技巧，能够独立完成维修与维护。使学员成为具有较高的平板显示理论知识，同时具有非常卓越平板显示实践动手能力的复合型人才。
二、系统特点
1、遵循市场导向，符合社会需求。
2、理论联系实际，硬件软件结合。
3、企业技术骨干，传授实战技艺。
4、基于工作过程，培养岗位技能。
5、专业对口培养，解决学员就业。
三、技术指标:
1. 液晶电视技术参数：
1) 显示器尺寸：32吋；
2) 对比度：600：1；
3) 分辨率：1366×768；
4) 反应时间：<16 ms；
5) 屏幕亮度：1000 cd/m2；
6) 视角：＞160度；
7) 画面纵横比：16∶9；
8) 制式：NTSC/PAL/SECAM；
9) 输入：YpbPr；YcbCr；
10)音频：SRS WOW  三维空间环绕音效；
11)工作电源：AV110～240 V   50/60 Hz；
12)色彩数：1677万；
13)像素：1677万。
2.实训台电源配置1：
1) 固定交流电源：额定电压220 V；额定电流6 A；
2) 可调交流电源：电压范围0～250 V，额定电流为1 A；
3) 直流电源输出：0～30 V，0～2 A（连续可调）；
4) 交流电源：二插式隔离电源插座一组，二插式常规电源插座一组；
5) I/O通讯板：设置故障点；
6) 设置故障点：设置设备故障；
7) 绝缘电阻：≥10 MΩ；
8) 抗电强度：1500 V/60 s；
9) 漏电保护动作电流：≤30 mA、≤0.1 s。
3.电视信号发生器：
1)输出信号频率范围：第1-12频道；
2)电视信号形式：分为圆、点、格、黑白格、彩色、单色等16种形式；
3) 输出信号方式：
① 射频输出：≥300μVp－p；
② 视频输出：≥1Vp－p；
③ 音频输出：≥0.3Vp－p。
4. 参数：
1)输入电源：AC 220V±10%  50 Hz；
2)外形尺寸：长（mm）×宽（mm）×高（mm）＝1600×900×1200；
3)实训台材料：框架采用铝合金，主体板材为三聚氰胺板；
4)工作温度：0～35℃；
5)工作湿度：20%～80%；
6)安全保护：
①漏电保护动作电流：≤30mA、 ≤0.1S；
具有过压、过流、过载、漏电保护措施，符合国家相关标准；
三、实践项目：
1、掌握液晶电视机各主要单元电路的组成；
2、了解液晶电视基本的工作原理；
3、掌握液晶电视机常见故障的维修
1、黑屏，摇控器接收窗口指示灯亮，背光灯亮；
2、黑屏，摇控器接收窗口指示灯不亮，不能开机；
3、摇控器接收窗口指示灯亮，有声音，背光灯亮；
4、声音正常，有图像，屏幕有竖条；
5、摇控器接收窗口指示灯亮，转台有声音，无图像，屏幕有竖条，背光灯亮；
6、摇控器接收窗口指示灯亮，三无（无图像、无光栅、无伴音）；
7、摇控器接收窗口指示灯亮，（此时指示灯为红灯，不能转变成绿灯）三无；
8、无图像，无声音，屏有暗蓝光，字符显示为英文字符；
9、黑屏，有声音无图像，摇控器接收窗口指示灯亮，背光灯不亮；
10、左侧喇叭无声音；
11、无声音，图像正常；
12、V正常，TV无图，无雪花点；
13、有声音，不同步，有信号时暗屏，有不同步的横条，无信号时蓝屏；
14、无图像，无声音，字符正常，雪花点稀少，噪声时有时无；
15、图像不清楚或无图像，无声音，有雪花点，有噪声，无图像时蓝屏
