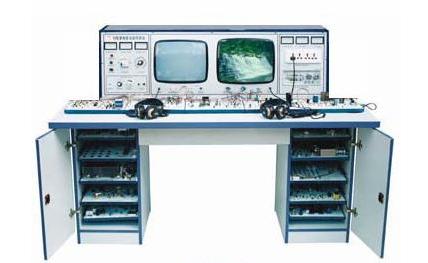

智能型家庭视听影院综合实验室设备（第七代）是在家庭视听影院综合实验室设备的基础上进行了外形地改造，再辅以功能强大的多媒体教学软件，不仅在硬件结构上更加合理，紧凑、美观，使实验室整体视野明显开阔。而且在软件的支持下，使家用电器教学向智能化、高层次迈进。

●显著特点:
1、所配软件可通过人机对话进行故障模拟、故障分析、资料查询等操作。若再配上投影仪等辅助多媒体设施，进行电化教学，效果会更加理想。
2、黑白、彩色显管采用卧式安装结构，不仅降低了实验台的高度，而且避免了光线直射学生的眼睛，从而保护学生的视力。
3、显示仪表全部采用数字式，读取数据直观、准确。
4、彩电采用I2C总线控制。
● 主要技术参数:
工作电源：AC220V±10% 50Hz
环境温度：-5℃～40℃
相对湿度：≤85%（25℃）
整机功耗：＜200W
外形尺寸：1600mm×850mm×960mm

●考核系统
1、计算机可以监控1-126台家用电器智能考核台
2、已设置30多个故障点。（可扩展到65个故障点）
3、具有发卷功能
4、具有收卷功能
5、试卷清零
6、自动检测各家用电器考核台的通讯联机情况
7、可以生成学生个人成绩单
8、可以对学生考核情况进行统计
9、设有进入系统密码
10、具有打印功能

●实验台主要组件配置
1、彩色、黑白电视信号发生器（可方便地直接选择测试信号）
2、全隔离调压器（内置式）
3、彩色、黑白14吋显像管（彩管为西安彩虹新管）
4、便携式500型万用表
5、内置式5.1声道扬声器
6、电压电流指示表
7、电源空气开关、带短路和漏电保护
8、隔离电源输出插座
9、有线电视信号输出结构
10、立体声耳机插座及耳机
11、直流电源发生器有多种输出电压供选用：
①：-30V ②：+5V ③：+12 V
④：+30V ⑤：+45V ⑥：+114V
⑦：+180V

●实验单元板配置
1、I2C彩电总线控制遥控；
2、I2C彩电微处理电路实验板；
3、I2C彩电单片主控及音视频处理实验板；
4、I2C行场扫描实验板；
5、I2C彩电开关电源实验线路板；
6、遥控键和红外发射实验线路板；
7、彩色电视机遥控实验线路板；
8、彩电高频调谐中放伴音实验线路板；
9、彩电解码、亮度、视频放大实验线路板；
10、彩电行场扫描实验线路板；
11、开关稳压电源实验线路板；
12、TA 黑白电视机高频头、中放、伴音和视放实验线路板；
13、TA 黑白电视机行场扫描实验线路板；
14、黑白电视机稳压电源实验线路板；
15、录音、放音、功率放大实验线路板；
16、调频、调幅超外差式立体声收音机实验线路板；
17、UPC 黑白电视机高频头中放伴音视放实验线路板；
18、UPC 黑白电视机行场扫描实验线路板；
19、分立黑白电视机中放电路单元板；
20、分立黑白电视机场扫描行扫描实验线路板；
21、分立黑白电视机伴音鉴频、末级视放、伴音功放实验线路板
22、DVD 开关稳压电源实验线路板；
23、DVD 机芯及伺服电路实验线路板；
24、DVD 电脑控制、显示及遥控电路实验线路板；
25、卡拉OK及混响实验线路板；
26、AC-3、DTS双解码及2-5.1声道3D环绕声实验线路板；
27、功放前置放大及显示电路实验线路板；
28、功放电源及功率放大电路实验线路板。

●实验机种配置（DVD十三合一）
1、彩色三洋单片电视机；（I2C智能总线控制，带AV/TV转换和重低音）；
2、彩色东芝两片电视机；
3、DVD视盘机（兼容超级VCD/CVD/SVCD/DVCD/MP3/CD等）
4、音响功率放大器（带数码混响及动态荧光显示）；
5、AC-3、DTS双解码及5.1声道环绕声功率放大器；
6、多功能信号源；
7、黑白东芝两片集成电路电视机；
8、黑白UPC三片集成电路电视机；
9、黑白分立元件电视机；
10、调频、调幅超外差式立体声收音机；
11、双声道立体声录放机；
12、教师多媒体实验演示软件；
13、考试、考核系统。
