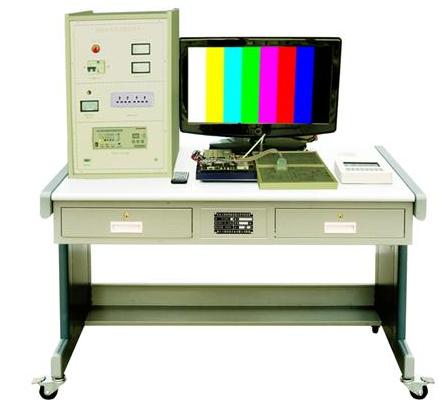

SDWYZ-1型 液晶电视组装 •调试与维修技能实训装置

“液晶电视组装 •调试与维修技能实训装置”是根据中华人民共和国劳动和社会保障部发布的《“家用电子产品维修工”职业技能实训和鉴定设备技术规范》，按照职业教育的教学和实训要求而研发的产品。适合高职院校、职业学校的应用电子技术、电子电器应用与维修等相关专业的电视机原理与维修、家用电子产品原理与维修等课程的实训教学。
本实训装置也适合技工学校、职业培训学校、职教中心、鉴定站/所的家电类专业及家电维修工中音视频类维修实操，以及中级、高级工的技能鉴定考核。
二、技术性能
1.输入电源：单相三线～220V±10% 50Hz
2.工作环境：温度-10℃～+40℃ 相对湿度＜85%(25℃) 海拔＜4000m
3.装置容量：＜300VA
三、系统特点
1.创新性：学生可以根据液晶电视控制线路板的原理图，绘制仿真电路、设计PCB板。
2.提高学生的焊接技术，特别是对液晶电视的SMT器件的焊接。
3.经济性：本实训台装有电风扇、照明日光灯、看板（用来夹资料）、插座、工具柜、恒温烙铁、装配工具一套。学生在这里可以仿真生产过程（如：工艺流程的编制、线路板的焊接、线路板的调试、整体产品的组装）。
4.配套实训资料全：提供实训线路板的元器件清单，样板，调试指导书，完成学生对液晶电视的认识、设计、焊接、调试、检修等多种技能实训。
四、系统配置
实训装置由实训台、液晶电视实训线路板、液晶电视元器件包、工具套件、液晶屏、元器件盒组成。
（一）实训台
实训台上装有电风扇、照明日光灯、插座、工具柜、恒温烙铁和元器件盒。
（二）液晶电视实训线路板
直流稳压电源线路板、音视频信号处理线路板
（三）工具套件
配常用的万用表、元器件盒、剥线钳、尖嘴钳、斜口钳、小十字螺丝刀、大十字螺丝刀、小一字螺丝刀、小镊子、剪刀、恒温烙铁、热风台、焊锡丝、吸锡器。
（四）液晶屏
液晶屏尺寸：15吋，对比度：600：1，亮度:400cd/m2，反应时间：＜20ms，与液晶电视实训线路板组合成一套完整的液晶电视系统。
五、实训项目
1.液晶电视元器件的认识
2.液晶屏结构的认识与拆装
3.直流稳压电源线路板的焊接与调试
4.音视频信号处理线路板的焊接与调试
5.整机的组装与调试
