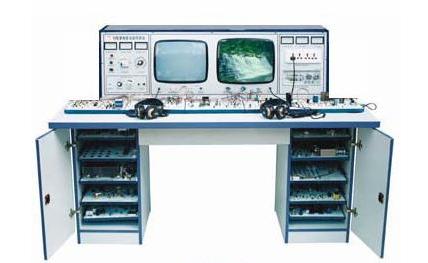

SDWTV-5型家电音视频维修技能实训考核装置(智能型、十二合一)



一、概述 家电实验设备,吸收国内外先进教学仪器的优点,充分考虑实验室现状与发展,从性能和结构上进行了改进和创新,采用积木式结构,布局合理,使用方便,每个单元都可进行故障实验、测试、研究、分析,并且教师可自编自导实验,提高实验效果及学生动手能力。

二、技术指示
1、工作电源:AC220V±10%50Hz
2、外形尺寸:110×80×160cm
3、整机功率:<0.5KVA
4、人身安全保护:输入电源隔离,浮地设计,设备具有电压漏电保护装置,短路保护。
三、功能
彩色电视机、电源采用光耦冷底板电源及AC输入输出保护功能。
1、彩色信号发生器:彩色信号发生器具有16种测试功能,即16种标准测试信号是来判答电视机的行、场线性是否正常,彩度、亮度、公共通道正常与否。
2、TA东芝二片彩色电视机:具有绿色字符显示自动选台,自动存台,全自动遥控接收,PAL制等功能。电脑集成M50436,中段TA7680,解码TA7698,伴音AN5655,场扫描AN5512,波段转换LA7910
3、黑白电视机:图像中频38MH2,伴音中频6.5MH2TA7611,伴音TA7176,场扫描UPC1031,具有U高频头,V高频头所有波段。
4、收音机具有调频调幅功能,集成采用XC1191,功效采用LA4440LA4440具有过压过流过热保护。
5、DVD机:DVD机兼容DVCDSVCDMP3VCD等功能。
6、UPC黑白电视机:中级UPC1366,伴音UPC1353,场扫描UPC1031
7、分立黑白电视机:中放、视放、行扫描及伴音中放采用分立元件。
8、数码卡拉OK具有混响高低音,左右声道调节功能,混响采用BA5096
9、录音机具有录放功能,中放采用LA3220、功放采用LA4440
10、I2C总线控制单片彩色电视机,是当今世界最先进的数字控制技术,开机关机为拉幕式,各种控制功能、调试、实验、维修都是通过遥控器进入工厂状态实验,(如行幅、场幅、场线性、RGB三基色,AGCAFC、设置AV1AV2十字线等)都是利用遥控器进行实验。主要集成LA76810LC863328
11、音响功率放大器,具有5.1声道放大功能及带杨声器保护电路,数码卡拉OK,具有前置放电路及卡拉OK混响电路。
12、环绕声大功率音箱系统,由全透明音箱及左右声道杨声器组成。
a、计算机可监控每个学生台考试成功与失败。
四、实验台主要配置
1、交流输入电表1只,交流电源经隔离变压输出电压表1只,行电压指示表1只,行电流表1只。
2、漏电开关1只,电源输入输出保险各1只,四连插板1只,安全隔离变压器1只,电压调节开关1只。
3、彩色信号发生即信号源1台。
4、14寸黑白显示器1台,14寸彩色显示器1台,内置彩色黑白高压包各1只,内置3W杨声器3只。
5、黑白、彩电:收录音与实验台连接插座共6只。
6、上海精益FM-500型指针万用表1台。
7、铝塑板34cm×117cm 1块。
五、(十二合一)功能与实验(机种配置)
能完成下列机型的所有实验:
1、数码卡接OK、立体声功放。
2、全自动遥控彩色电视机(东芝二片)
3、TA集成黑白电视机
4、调频调幅收音机
5、录音机
6、彩色信号发生器
7、DVD机(杜比AC-3解码)
8、UPC黑白电视机
9、分立黑白电视机
10、三洋单片彩电(I2C总线控制)
11、5.1声道杜比功放
12、大功率音箱
六、(十二合一)全透明单元板配置
1、1号板:收录机
●交流偏振荡电路单元
●调频调幅收音机电路单元
●录音放音音频放大电路单元
●录音机机芯电路单元
2、2号板:黑白电视机
●电源变压器电路单元
●整流滤渡电路单元
●黑白稳压电源电路单元
●立体声功率放大电路单元
3、3号板:黑白电视机
●场输出电路单元
●行输出电路单元
●同步分离行振荡电路单元
●视频放大电路单元
4、4号板:黑白电视机
●UPC黑白伴音功放电路单元
●UPC黑白中放电路单元
5、5号板:黑白电视机
●TA黑白伴音电路单元
●TA黑白伴音入大电路单元
●TA黑白中放电路单元
6、6号板:黑白电视机
●分立黑白电视机中频放大电路单元
●分立黑白伴音鉴频电路单元
7、DVD机(杜比AC-3解码)
8、DVD电源显示接收、安键电路单元
9、数码卡拉OK电路单元
10、彩色电视机行输出一块电路单元
11、彩色电视机场输出一块电路单元
12、彩色电视机视放一块电路单元
13、彩色电视机高频头中放遥控电路单元
14、彩色电视机解码亮度放大电路一块单元
15、彩色电视机开关电源电路一块单元
16、I2C总线控制高频头遥控电路一块单元
17、I2C总线控制中放解码亮度电路一块单元
18、I2C总线控制输出电路一块单元
19、I2C总线控制视放电路一块单元
20、5.1声道功率放大器,扬声器保护电路单元
