序号 |
实训模块名称 |
主要配置 |
数量 |
备注 |
|
1 |
基础实训模块 |

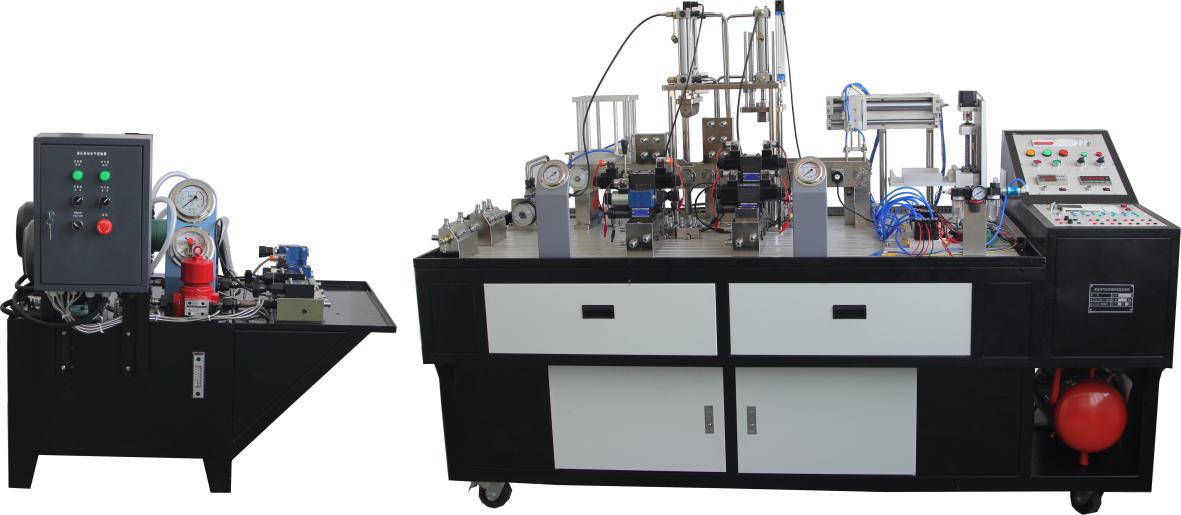

实训平台 |
平台采用铁质双层亚光密纹喷塑结构，设有电气控制部件、实训元件存储柜、工具抽屉，底部安装有4只万向轮，方便移动和布局。尺寸：约2200mm×900mm×980mm |
1套 |
|
|
2 |
电脑桌 |
尺寸：约560mm×600mm×1020mm，铝型材和钣金结构，用于放置计算机，下方装有万向轮 |
1张 |
|
|
3 |
导线架 |
欧式导线架，用于悬挂和放置实训专用连接导线，安装有五个万向轮。尺寸：530mm×430mm×1200mm |
1套 |
|
|
4 |
空气压缩机 |
公称容积24L，理论流量：116L/min，排气压力0.8MPa，输入功率0.68kW,电源电压AC220V/50Hz； |
1台 |
|
|
5 |
配套工具 |
电工工具套装含数字式万用表、剥线钳、尖嘴钳、斜口钳、螺丝刀、镊子、剪刀、电烙铁、烙铁架、焊锡丝等；内六角扳手（九件套装）、内六角扳手（4mm）1把、活动扳手（0～150mm）1把、活动扳手（0～250mm）1把、活动扳手（0～300mm）1把、双开口呆扳手2把。 |
1套 |
|
|
6 |
实训配件 |
工业液压胶管24根（含两端快速接头）；气管20米、T型三通(APE6)10个、管塞(APE6)10个；专用实训导线1包；使用说明书及实训指导书；软件光盘(包括PLC编程软件及PLC程序)；保险丝及其它易损件。 |
1套 |
|
|
7 |
数字化实训教程 |
支持电脑版、手机app，网页版等功能，能够有良好的视觉效果。支持手机、平板等移动设备在线预览模式。教材内容丰富、图文并茂、围绕实训装置有详细的原理分析、实训步骤指导学生完成相关实训内容，达到学习目的，内容不少于80页，无论在pc端，还是手机、平板移动端都有良好的3D仿真真实的教材效果。提供终生版的电子教材升级服务。 |
1套 |
|
|
8 |
液压仿真教学软件 |
仿真系统能展示液压控制元件的的内部结构，运行时能观察到液压阀芯的动作及液压油的流动情况，液压控制阀的内部结构与力士乐系列液压元件基本一致。能完成30个仿真回路。 |
1套 |
|
|
9 |
电气控制模块 |
电源控制单元 |
电源控制单元由总电源控制及保护单元，电源电压指示单元、系统启/停控制单元、系统电源输出单元等组成。 |
1套 |
|
|
10 |
控制按钮模块 |
按钮模块配置5只带灯复位按钮开关、5只带灯自锁按钮开关、1只急停开关、1只二位旋钮开关、1只三位旋钮开关、1只蜂鸣器、以上器件所有触点全部引到面板上，方便于控制回路的连接。 |
1套 |
|
|
12 |
西门子主机模块 |
采用西门子继电器型主机，主机IO点不少于14输入/10继电器输出，外加数字量扩展模块8路继电器输出，以及模拟量组合模块，4输入/1输出。 |
1套 |
|
|
|
西门子主机模块 |
采用西门子晶体管型主机，主机IO点不少于14输入/10晶体管输出，外加数字量扩展模块，8输入/8输出。 |
1套 |
|
|
13 |
继电器控制模块 |
配置8只直流24V继电器，1只直流24V时间继电器，触点全部引到面板上，方便于控制回路的连接。开关量(包括线圈)接线端子全部引到面板上，并且线圈得电时有相应的指示灯指示。 |
1套 |
|
|
15 |
测控仪表 |
耐震压力表 |
YN-60ZQ/10MPa 量程范围0-10MPa，内置甲基硅油 |
2只 |
|
|
16 |
压力变送器 |
0～10MPa |
2只 |
|
|
17 |
涡轮流量传感器 |
LWGY-6型涡轮流量传感器 |
1只 |
|
|
18 |
智能测量仪(流量) |
智能仪表AI-708采用LED数码显示，内部控制采用先进的人工智能调节（AI）算法，具备自整定（AT）功能 |
1只 |
|
|
19 |
液压元件模块 |
双作用液压缸 |
行程200mm |
2个 |
|
|
20 |
二位三通电磁换向阀 |
3WE6A61B/CG24N9Z5L |
2只 |
|
|
21 |
二位四通电磁换向阀 |
4WE6C61B/CG24N9Z5L |
1只 |
|
|
22 |
单向阀 |
RVP8 |
1只 |
|
|
23 |
液控单向阀 |
SV10PA2 |
2只 |
|
|
24 |
单向节流阀 |
DRVP8-1-10B/ |
2只 |
|
|
25 |
二通流量阀（调速阀） |
2FRM5-31B/15QB |
2只 |
|
|
26 |
直动式溢流阀 |
DBDH6P10B/100 |
1只 |
|
|
27 |
直动式顺序阀 |
DZ6DP1-5X/75 |
1只 |
|
|
28 |
直动式减压阀 |
DR6DP1-5X/75 YM |
1只 |
|
|
29 |
压力继电器 |
HED8OP |
2只 |
|
|
31 |
分支阀 |
三通2个、四通2个，45#钢 表面镀镍处理 |
1套 |
|
|
32 |
板式阀基座 |
45#钢 表面镀镍处理，阀背部采用弹簧卡扣设计，阀板正面的进出油口安装有防漏油快速接头，由正面引出 |
1套 |
|
|
33 |
叠加阀实训模块 |
叠加式溢流阀 |
MBP-01-C-30 |
1只 |
|
|
34 |
叠加式溢流阀 |
MBB-01-C-30 |
1只 |
|
|
35 |
叠加式减压阀 |
MRP-01-B-30 |
1只 |
|
|
36 |
叠加式顺序阀 |
MHP-01-C-30 |
1只 |
|
|
37 |
叠加式压力开关 |
MJCS-02-A-2-DC24 |
1只 |
|
|
38 |
叠加式压力开关 |
MJCS-02-B-2-DC24 |
1只 |
|
|
39 |
叠加式单向调速阀 |
MSA-01-X |
1只 |
|
|
40 |
叠加式单向调速阀 |
MSB-01-Y |
1只 |
|
|
41 |
叠加式液控单向阀 |
MPW-01-2-40 |
1只 |
|
|
42 |
三位四通电磁换向阀 |
DSG-01-3C2-D24-N1-50（O型） |
1只 |
|
|
43 |
三位四通电磁换向阀 |
DSG-01-3C4-D24-N1-50（Y型） |
1只 |
|
|
44 |
三位四通电磁换向阀 |
DSG-01-3C9-D24-N1-50（P型） |
1只 |
|
|
45 |
带应急手柄的电磁换向阀 |
DSG-01-3C3-DC24V-CA-N1（H型） |
1只 |
|
|
46 |
叠加阀双组基础阀板 |
45#钢 表面镀镍处理，尺寸：150 mm×80mm×100mm |
1只 |
|
|
47 |
叠加式电磁单向节流阀 |
FMS，集成电磁阀电源DC24V |
1只 |
|
|
48 |
蓄能器 |
NXQ1-L1.6/20-H |
1只 |
|
|
49 |
叠加阀三组基础阀板 |
45#钢 表面镀镍处理，尺寸：200mm×80mm×100mm |
1只 |
|
|
50 |
叠加阀顶板 |
45#钢 表面镀镍处理，尺寸：65mm×47mm×40mm |
2只 |
|
|
51 |
叠加阀压力表连接板 |
45#钢 表面镀镍处理，尺寸：65mm×47mm×40mm |
2只 |
|
|
52 |
气动元件模块 |
双作用气缸 |
MAL-CA-32×125-S-LB（含磁性开关及绑带） |
2只 |
|
|
53 |
气动三联件 |
AC2000-08 |
1只 |
|
|
54 |
调压阀（带压力表） |
SR200-08 |
2只 |
|
|
55 |
单电控二位三通阀 |
3V210-08NC/DC24V |
1只 |
|
|
56 |
3V210-08NO/DC24V |
1只 |
|
|
57 |
单电控二位五通阀 |
4V210-08/DC24V |
3只 |
|
|
58 |
双电控二位五通阀 |
4V220-08/DC24V |
2只 |
|
|
59 |
三位五通电磁换向阀 |
4V230C-08/DC24V |
1只 |
|
|
60 |
单气控二位五通阀 |
4A210-08 |
2只 |
|
|
61 |
单气控二位三通阀 |
3A210-08NO |
2只 |
|
|
62 |
单气控二位三通阀 |
3A210-08NC |
2只 |
|
|
63 |
双气控二位五通阀 |
4A220-08 |
2只 |
|
|
64 |
气控延时阀 |
XQ230650（常闭式） |
1只 |
|
|
65 |
气控延时阀 |
XQ230650（常开式） |
1只 |
|
|
66 |
单向节流阀 |
ASC200-08 |
6只 |
|
|
67 |
快速排气阀 |
Q-02 |
2只 |
|
|
68 |
梭阀 |
ST-01 |
2只 |
|
|
69 |
与阀 |
STH-01 |
2只 |
|
|
70 |
滚轮杠杆式机械阀 |
S3R-08 |
2只 |
|
|
71 |
气动阀底座 |
200M-3F |
2只 |
|
