 液压与气动实训实验设备系列 >> SD-18 液压传动与PLC实训装置(工业型单面)

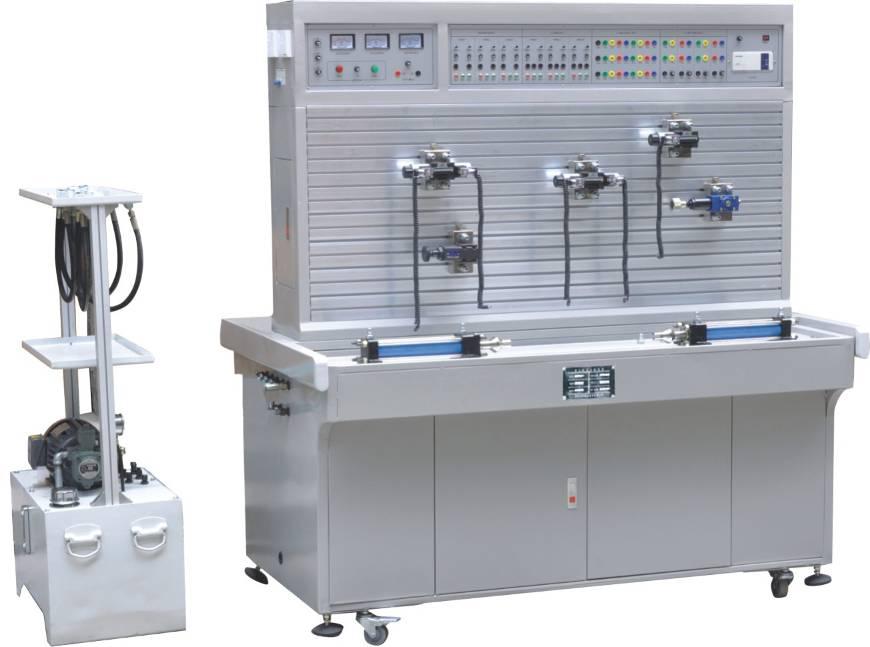

              SD-18 液压传动与PLC实训装置(工业型单面)









一、液压传动部分技术参数及指标

    集真实的液压元件、各执行模块、继电器控制单元、PLC编程及控制技术于一体,液压元件成独立模块,均装有带弹性插脚的底板,实训时可在通用铝型材板上组装成各种液压系统回路,电机和泵轴承式连接(一体化)再和油箱固定在一起,油箱和控制屏单独放置;带有三相漏电保护,直流电源带有过流保护,系统额定压力为6.3Mpa

二、技术参数

输入电源:三相五线,380V.允差±l0%50Hz。漏电保护器控制屏总电源,电网电压表监控电网电压,并有三只指示灯指示,带灯保险丝保护,控制屏的供电由启停开关控制.同时具有漏电保护。

装置容量:<2kVA

变量叶片泵:压力7MPa.排壁8mL/r,转速1420r/min

PLC选用三菱FX1N-48MR主机,主机为24点开关量输入/24点开关量输出

配有控制模块:电源模块,继电器控制模块,PLC控制模块等。

电机:额定电压380V.额定功率0.75kW,绝缘等级B

液压泵站:最大容积90L2mm钢板、变量叶片泵及电机、油温液面计、清洁盖、空气滤清器、耐震不锈钢压力表,L-HL46号液压油。

三、液压元件清单

序号

型号/规格

名称

数量

单位

1

铁质

实训台

1

2

铁质

实训桌

1

3

三菱,20点

PLC主机模块

1

4

实训台上

继电器控制模块

1

5

电源模块

1

6

PLC控制输入模块

1

7

PLC控制输出模块

1

8

MOB40-200

双作用液压油缸

2

9

一体式

变量叶片泵及电机

1

10

YN-100ZQ/10MPa

耐震压力表

2

11

2FRM5-31B/15QB

二通流量阀(调速阀)

2

12

DSG-02-2B2-DC24

二位三通电磁换向阀

1

13

DSG-02-2B2B-DC24

二位二电磁换向阀

1



14

4WE6C61B/CG24N925L

二位四通电磁换向阀

2

15

4WMM6C50BF

二位四通手控换向阀

1

16

4WE6E61B/CG24N9Z5L

三位四通电磁换向阀

1

17

4WE6J61B/CG24N9Z5L

三位四通电磁换向阀

1

18

LI-10B

单向节流阀

1

19

I-10B

单向阀

1

20

Y-10B

先导式溢流阀

1

21

DG-02B

直动式溢流阀

1

22

DZ6DP1-5X/75

直动式顺序阀

1

23

DR6DP1-5X/75 YM

直动式减压阀

1

24

IY-25B

液控单向阀

2

25

HED40P15/100Z14L24

压力继电器

1

27



三通

4

28



四通

3

29



快速接头(母插座)

1

30



快速接头(公插头)

1

31



吸油过滤器

1

32



油温液面计

1

33



清洁盖

1

34



空气滤清器

1

35



行程开关

4

36

最大容积90L

油箱

1

37



漏油盘

1

38

L-HL46

液压油

2

39



内六角扳手

1

40



活动扳手

2

41



螺丝刀

1

42

胶管

M16*1.5/8I-W-0.5M(装好快捷接头)

10

43

胶管

M16*1.5/8I-W-0.7M(装好快捷接头)

15

44

胶管

M16*1.5/8I-W-1M(装好快捷接头)

2

45

胶管

M16*1.5/8I-W-1.5M(装好快捷接头)

1

46



电机电源线(制作好)三相四线电线

1

47



液压实验指导书说明书

1

48



PLC编程软件 程序光盘

1

49

三菱

编程电缆

1

50



生料带

1



四、可以完成的实训项目

 ——可完成几十种液压回路实训(学生也可自行设计搭建其它回路),典型实训如

  ——单级调压回路

——多级调压回路

 ——减压回路

  ——卸荷回路

  ——进油节流调速回路

  ——回油节流调速回路

  ——旁油节流调速回路

  ——液压缸差动连接的快速运动回路

——调速阀短接速度换接回路

——调速阀串联的速度换接回路

——调速阀并联的速度换接回路

  ——用换向阀的换向回路

  ——用“O”型机能换向阀的锁紧回路

——用液控单向阀的锁紧回路

——用顺序阀控制的顺序动作回路

——用压力继电器控制的顺序动作回路

——用行程开关控制的顺序动作回路

  ——用调速阀控制的同步回
