YY-18透明液压传动实训装置
一、主要技术参数
1、电源：AC220V 50HZ
2、直流电源输入AC220V 输出DC24V/3A
3、直流电机功率：250W 调速范围0－1700r/min
4、实训油路液流压力要求需0.3－0.8MPa（油泵最高压力：PMAX=2.5MPa）
5、电磁换向阀：AC220V .吸力3mpa
6、实训装置外型尺寸：1250mm×650mm×1800mm
二、主要特点

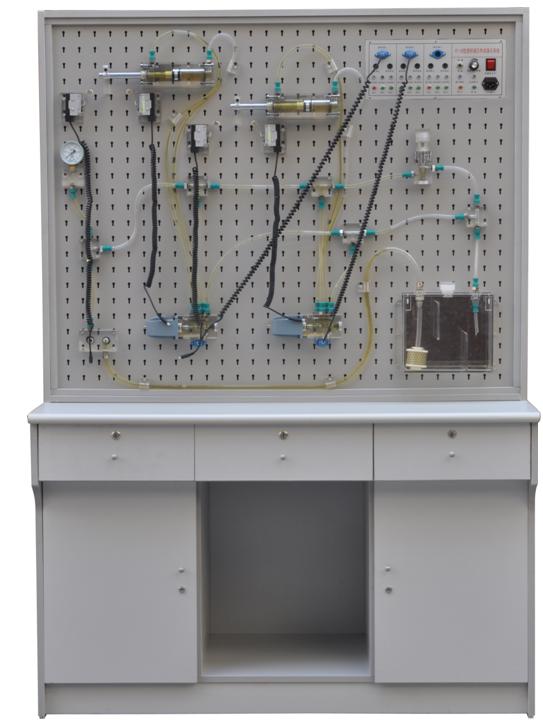

1、透明液压传动实训装置主要由实训桌、实训台、液压元件和电器控制器件。
2、配备全常用液压元件：每个液压元件均装有弹性插脚，可方便、随意地将液压元件安插在面板上（面板为“网板型”铁板冲压成型）。油路搭接采用快换接头，拆接方便，不漏油。
3、实训元件均为透明有机材料制成，便于了解掌握几十种常用液压元件的结构，性能及用途。掌握几十种基本回路的工作原理，实验组装回路快捷、方便。
4、实训控制单元采用独立的继电器控制单元进行电气控制。
三、液压基本实验内容
1、用手动换向阀的换向回路。
2、用中位机能换向阀的用锁回路。
3、用液控平向阀的闭锁回路。
4、压力调定回路。
5、二级压力控制回路。
6、用减压阀的减压回路。
7、用增压缸的增压回路。
8、用H型换向阀的卸载回路。
9、进油节流调速回路。
10、回油节流调速回路。
11、调速齿轮泵的换向调速回路。
12、调速齿轮泵和调速阀组成的复合调速回路。
13、流量阀短接的速度换接回路。
14、用调速阀串连联的二次进给同路。
15、用调速阀并联的二次进给同路。
16、用顺序阀的顺序动作回路。
17、用压力继电回的顺序动作回路。
18、用行程开关控制的顺序动作回路。
19、用行程换向阀的顺序动作回路。
20、串联液压缸的同步回路。
21、用先导型溢流阀控制的换向回路

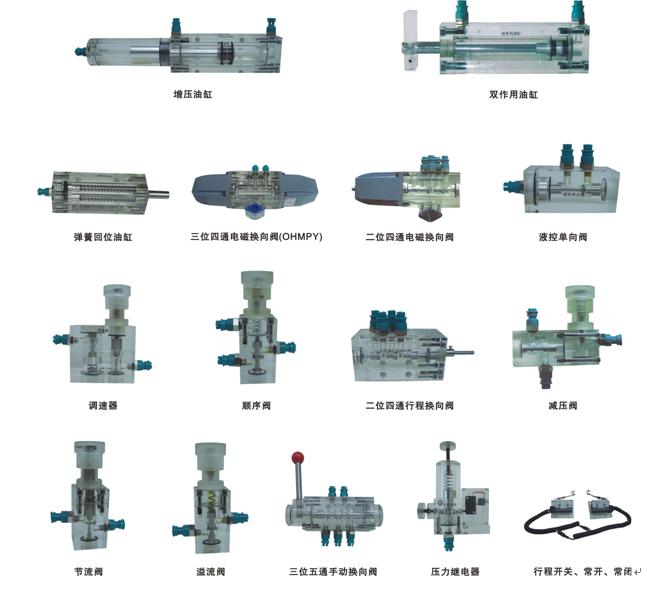

四、液压元件
YY-18型透明液压传动演示系统一览表
|
序 号 |
名 称 |
单 位 |
数 量 |
备 注 |
|
01 |
YY-18型实验演示台 |
台 |
1 |
|
|
02 |
YY-18型电气线路面板 |
件 |
1 |
安装演示台上 |
|
03 |
拖动电机及调节器速电路 |
套 |
1 |
安装演示台上 |
|
04 |
齿轮油泵 |
只 |
1 |
台上透明元件 |
|
05 |
油箱 |
只 |
1 |
台上透明元件 |
|
06 |
辅助油箱 |
只 |
1 |
组合透明元件 |
|
07 |
行程开关组件（常开、常闭） |
只 |
2 |
组合透明元件 |
|
08 |
双作用油缸（带撞块） |
只 |
2 |
|
|
09 |
弹簧回位油缸 |
只 |
1 |
组合透明元件 |
|
10 |
增压油缸 |
只 |
1 |
组合透明元件 |
|
11 |
单向阀 |
只 |
2 |
组合透明元件 |
|
12 |
液控单向阀 |
只 |
2 |
组合透明元件 |
|
13 |
溢流阀 |
只 |
2 |
组合透明元件 |
|
14 |
节流阀 |
只 |
1 |
组合透明元件 |
|
15 |
调速阀 |
只 |
2 |
组合透明元件 |
|
16 |
顺序阀 |
只 |
2 |
组合透明元件 |
|
17 |
减压阀 |
只 |
1 |
组合透明元件 |
|
18 |
二位二通电磁换向阀 |
只 |
1 |
组合透明元件 |
|
19 |
二位四通电磁换向阀 |
只 |
2 |
组合透明元件 |
|
20 |
“O”型三位四通电磁换向阀 |
只 |
1 |
组合透明元件 |
|
21 |
“H”型三位四通电磁换向阀 |
只 |
1 |
组合透明元件 |
|
22 |
“M”型三位四通电磁换向阀 |
只 |
1 |
组合透明元件 |
|
23 |
二位四通行程换向阀 |
只 |
1 |
组合透明元件 |
|
24 |
三位五通手动换向阀 |
只 |
1 |
组合透明元件 |
|
25 |
压力继电器 |
只 |
1 |
组合透明元件 |
|
26 |
压力表 |
只 |
3 |
组合透明元件 |
|
27 |
皮管夹子 |
只 |
10 |
组合透明元件 |
|
28 |
三通 |
只 |
12 |
组合透明元件 |
|
29 |
四通 |
只 |
5 |
组合透明元件 |
|
30 |
220V电源插头线 |
条 |
1 |
电 器 配 件 |
|
31 |
电磁阀通用连结线 |
条 |
3 |
电 器 配 件 |
|
32 |
压力继电器插头线 |
条 |
1 |
电 器 配 件 |
|
33 |
实验检修工具盒 |
盒 |
1 |
|
|
34 |
检修备用配件盒 |
盒 |
1 |
|
|
35 |
毛巾 |
条 |
5 |
附 件 |
|
36 |
透明液压皮管 |
米 |
30米 |
附 件 |
|
37 |
专用液压油 |
壶 |
1 |
附 件 |
|
38 |
油盘(配滤油网) |
只 |
1 |
附 件 |
|
39 |
透明液压演示系统使用手册 |
册 |
1 |
资 料 |
|
40 |
透明液压演示系统装箱清单 |
份 |
1 |
资 料 |
