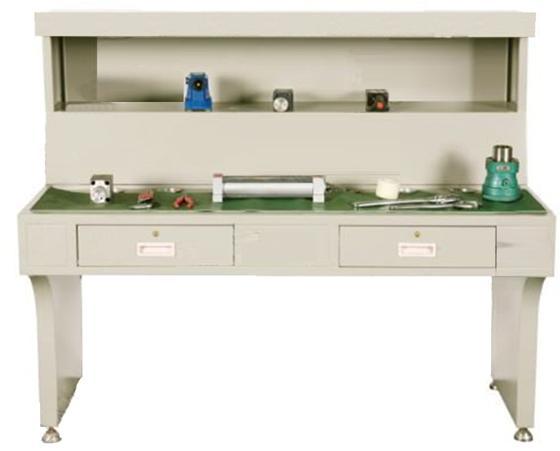

SD-YY20型液压元件拆装实训台

一、概 述

液压元件是液压系统的重要组成部分，本实训台配置各种液压泵、液压控制阀和液压缸等液压元件及相关工具，通过对液压元件的拆装实训，观察及了解各零件在液压元件中的作用，加深学生对液压元件结构及工作原理的了解。并能对液压元件的加工及装配工艺有一定的认识。适合各职业院校机电类专业“液压传动”、“液压与气压传动”等课程的实训教学需要。

二、配置及技术性能

1.动力元件

低压齿轮泵、叶片泵、高压柱塞泵

2.控制元件

直动式溢流阀、先导式溢流阀、力士乐系列高压溢流阀、减压阀、节流阀、单向阀、换向阀、力士乐系列高压换向阀

3.执行元件：单出杆双作用液压油缸

4.工具：内六角扳手一套、内卡一只、钢皮尺一根、活动扳手二把、螺丝刀一把、老虎钳一把等

5.控制屏：采用金属框架制作，表面为双层亚光密纹喷塑工艺处理。设有抽屉（带锁）、日光灯、交流电源插座。为减小拆装时的碰撞而引起的噪音，在台面上铺设有防静电皮垫，同时台面上还设有小元器件盒，以防止零件的丢失

三、实训项目

1.液压缸拆装实训

2.液压泵拆装实训

3.方向控制阀拆装实训

4.压力控制阀拆装实训

5.流量阀控制拆装实训
