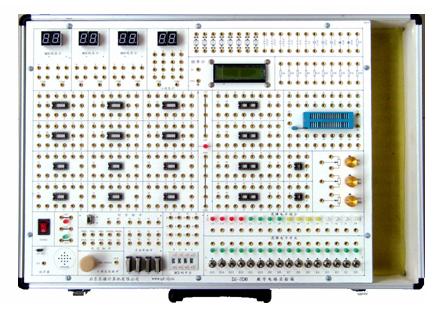

SD-SD8 型数字电路实验箱
SD-SD8数字电路实验箱,可以完成高等院校“数字电路课程”的全部实验,适用于高等院校及各类职业技术学校的电子技术类教学。 一、系统特点 1、配有多种信号源、电平指示、电平开关、数码管、频率计、电位器组等公用单元,锁紧插座、IC扩展区等。可完成验证性实验、开放性实验及课程设计。 2、实验连线插孔采用叠插自锁式镀金插孔,通过焊接固定在实验板上,不松动,不氧化,寿命长,连接可靠,维修方便、简捷; 3、电源输出均有过流保护,自动恢复功能。 4、实验箱由一体型铅合金型材制成,箱体牢固可靠,不变形,重量轻,绝缘安全性能好,开关箱盖方便可靠,外型美观,造型气派。 (5)系统配有“电路设计与仿真软件--Electronics.Workbench.Multisim.v9.0”。帮助学生在自行设计实验电路时先进行仿真试验,以提高设计成功率。 二、系统组成 1、电源:交流输入:220V±10% 、50Hz 固定直流输:出5V/2A、±12V/0.5A 、; 2、手动单脉冲电路4组:每组可同时输出正负两个脉冲,脉冲幅值为TTL电平。 3、连续脉冲源:0~100KHz。TTL电平输出。 4、固定频率脉冲源16路,输出为TTL电平:1Hz、10Hz、100Hz、1KHz、10KHz、100KHz、500KHz、1MHz、5MHz、10MHz; 5、时序脉冲发生电路及启停控制电路。可产生四路脉冲信号,脉冲周期与输入的时钟信号相同,四个脉冲之间依次相差1个输入时钟周期。 6、液晶显示频率计,测量范围:0-50MHz 。 7、十六位逻辑电平输入开关:可输入低电平‘0’、高电平‘1’(为正逻辑),发光二极管指示; 十六位逻辑电平输出指示:低电平‘绿’、高电平‘红’。 8、十六位发光二极管电平指示。指示灯亮表示高电平‘1’,指示灯灭表示低电平‘0’。 9、数码管显示:六位由七段LED数码管组成的BCD码译码显示电路,供数字钟、日历等实验显示用;二位由七段显示LED数码管(不带译码) 10、扬声器及驱动电路。可用作时钟报时、报警及音乐演奏的发声装置。 11、BCD码开关四组。提供BCD编码输入。 12、可变电位器组,阻值分别1K,20K,100K。 13、开放实验区,用于扩展实验、课程设计使用。 (1)提供40芯锁紧插座1只,20芯圆孔插座4只,16芯圆孔插座6只,14芯圆孔插座6只,8芯圆孔插座2只,可插8芯~40芯的各种IC。 (2)分立元件接插区,可接插电阻、电容、稳压管、二极管、三极管等元器件,方便扩展 三、实验项目 1、门电路的逻辑功能及测试实验 2、组合逻辑电路(半加器、全加器及逻辑运算)实验 3、触发器实验(一) R-S、D、JK 4、触发器实验(二) 三态输出触发器、锁存器 5、时序电路测试与研究 6、集成计数器及寄存器实验 7、译码器和数据选择器实验 8、波形产生器及单稳态触发器实验 9、555时基电路实验 可选做如下实验 10、晶体管开关特性、限幅器与钳位器实验 11、TTL门电路参数测试实验 12、CMOS门电路测试实验 13、A/D、D/A转换电路实验 14、时序电路应用实验 15、四路优先判决电路实验 16、智力竟赛抢答器实验 17、电子秒表实验 18、3位半直流数字电压表实验 19、数字频率计实验 20、拔河游戏机实验 21、随机存储器及其应用实验 22、8路抢答器电路设计实验 23、数字钟电路的设计实验 24、交通灯控制逻辑电路设计实验 25、汽车尾灯控制电路 26、篮球竞赛30S计时器
|
|
|
|
|
|
|
|
|
|
|
|
|
|
