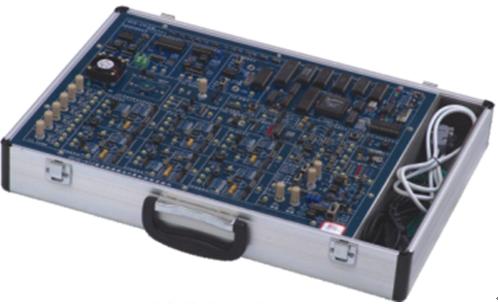

SD-ATC型自控原理与计算机控制实验仪









自动控制原理学习机是自动化、自动控制、电子技术、电气技术、精密仪器等专业教学中的基础课程。JD-ATC型自动控制原理学习机具有很强的开放性能、扩展性能；运算模拟单元的运放八个，每个运算模拟单元内都有实验所需的电阻、电容等元件，可以通过短路块和导线灵活方便的对实验单元电路的组合，可构造出各种型式和阶次的模拟环节和控制系统；从运算模拟单元独立出来的可变电阻器组单元档位连续，调节精度高，接线灵活多变，充分满足于自控原理实验教学的要求。
    集成操作软件，通过PC示波器功能可实时、清晰的观察控制系统的各项静、动态特性，方便了对模拟控制系统特性的研究。微型温度控制单元可以代替烤箱进行温度控制实验，加上系统配置的直流电机、步进电机等控制对象，可开设控制系统课程的实验。该系统还可扩展支持如线性系统、最优控制、系统辨识及计算机控制等现代控制理论的模拟实验研究。

一、系统构成

各单元电路、8088CPU控制单元和PC机进行通讯的串口构成，USB采集数据。
 信号源发生单元电路：正弦波、方波、斜波及抛物波
 信号周期在2毫秒至30秒之间可调
 采样保恃器及单稳单元电路：由LF398及HEF4538等器件构成

运算模拟单元电路：

非线性用单元电路：

状态指示灯单元：

数/模转换单元电路：

AD0832模/数转换单元电路：

AD0809单节拍脉冲发生单元：

电位器单元：

－5V电源发生单元：

驱动单元：
 电机单元：直流电机、步进电机
 信号测量单元：采用PC软件实现双踪示波器、频率特性分析等功能。
 特殊运算环节单元：
 可变电阻器组单元：
 微型温度控制单元：
 电源:
 1.输入电压：220V ±10%
 2.输出电压/电流：+5V/2A，+l2V/0.2A，－l2V/0.2A
二、实验项目

（1）计算机控制技术实验项目
 1. A/D，D/A转换            2.采样保持器
 3.数字滤波                 4.积分分离式PID控制
 5.最小拍有纹波系统实验     6.最小拍无纹波系统实验
 7.大林算法控制             8.非线性控制
 9.解耦控制                 10.综合控制实验
 （2）自动控制原理实验项目
 1.典型环节的模拟研究       2.典型系统瞬态响应和稳定性
 3.系统校正                 4.控制系统的频率特性
 5.典型非线性环节           6.非线性系统（一）
 7.非线性系统（二）         8.采样系统分析
 9.采样控制系统的校正       l0.状态反馈（极点配置）
（3）控制系统实验项目
 1.直流电机闭环调速实验
 2.温度闭环控制实验
 3.步进电机调速实验

 以上所有实验的具体内容由JD-ATC的实验指导书提供。

三、实验室每人每套配置方案(二人为一组，一组用一张实验桌)

1、JD-ACT     必配    1台

2、微机       自配    1台

3、示波器     自配    1台

4、万用表     自配    1只

5、实验桌     自配    1张

6、实验椅     自配    2把
