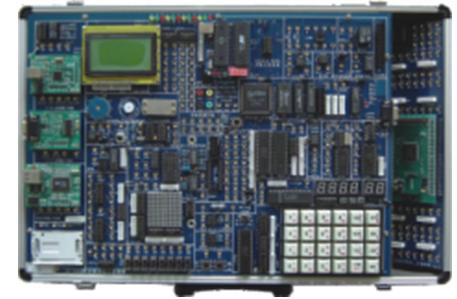

SD-52EH 创新单片机.EDA综合开发实验仪
一、产品介绍：
本系统是《MCS-51单片机原理与接口》《C8051Fxxx高速SOC单片机原理及应用》《单片机控制技术》《自动化控制》《EDA》等课程教学的最佳配套实验设备，在传统实验项目的基础上增加了新型实用接口（如红外线收发、多种总线开发、网络通信等），为各类院校的教学实验、课程设计、毕业设计提供了良好的实验开发环境，也是科研、开发工作者的得力助手。
二、系统主要特点
（1）仿真器外接：仿真器和实验系统分开，实验系统只留仿真器接口，仿真器可单独使用。仿真器外接，配有Keil-c仿真器K51U或选配JD-208和其它型号仿真器。JD-208高性能MCS-51硬件仿真器，64K数据空间、64K程序空间全部开放，不占用CPU资源，采用双CPU模式，仿真CPU和用户CPU独立运行，上位仿真软件支持汇编、C语言、PL/M语言。可运行于WIN98/2000/NT/XP操作系统平台。
（2）仿真C8051F 单片机（SOC）：该实验系统可扩展C8051F020嵌入式实验开发模块, 并配有EC5型USB高速通讯仿真器，通过4脚的JTAG接口可以进行非侵入式、全速的在线系统调试、仿真；集成开发环境支持Silicon Labs IDE和KEIL C软件。可对嵌入式系统C8051F 单片机（SOC）进行实验、开发。
（3）支持EDA开发：通过选配EDA扩展卡，实现EDA和单片机两合一，可分别控制实验电路。
（4）实验开放性：实验电路单元尽可能独立开放,如开放式键盘, 开放式显示器,开放式串口等,为适应多种方式实验提供可能。
（5）二次开发：主机板留有系统总线接口，通过单片机仿真器调试用户系统。
（6）在线下载：在线编程自动识别,无需开关切换，不需编程器，可直接烧录AT89S5X单片机。
（7）二种工作方式：一是联PC机运行，在与上位软件联机的状态下，实现各种调试和行运的操作；二是脱机运行，系统配有管理监控，在无仿真器状态下，系统自动切换到脱机管理状态，用户可轻松调用EPROM中的实验程序完成实验。
三、系统组成：
·硬件：
（1）输入/ 输出：128*64 LCD图文电路（或字符式1602 LCD），16*16 LED点阵电路，开关逻辑电平输入/ 输出电路，8MHZ时钟与分频，单脉冲发生器，ISP在线下载接口，PWM电路、射极跟随器。
（2）常用接口芯片：8250、8251、8253、8255、8279、0809、0832、74LS273、74LS244、RS232/485、看门狗MAX813L等；
（3）控制对象：小型直流电机、步进电机、温度、压力、继电器、电子音响喇叭、IC卡读写等；
（4）新型实用接口电路：数字温度18B20、串行DA（TL5615）、串行AD（TL549）、I2C日历钟（PCF8563）、红外线遥控收发、USB2.0总线接口isp1581、CAN总线控制器SJA1000、CAN总线收发器TJA1050T、网络芯片RTL8019AS等。
·电源：
系统内置高性能直流稳压电源。
·机箱：
系统配置轻便铝合金箱子作为实验仪机箱。外型尺寸(长*宽*高)：52*33.5*10cm
四、实验项目
(一)软件实验
|
（1）清零程序；
（2）拆字程序；
（3）拼字程序；
（4）数据区传送子程序；
（5）数据排序实验； |
（6）查找相同数据个数；
（7）无符号双字节快速乘法子程序；
（8）多分支程序；
（9）脉冲计数实验；
（10）电脑时钟实验。 |
(二)硬件实验
|
（1）P1口亮灯实验；
（2）P1口转弯灯实验；
（3）P3.3口输入，P1口输出实验；
（4）工业顺序控制实验；
（5）8255 A、B、C口输出方波实验；
（6）8255 PA口控制PB口；
（7）8255控制交通灯；
（8）简单I/O扩展实验；
（9）8 / 12位A/D转换实验；
（10）8 / 12位D/A转换实验；
（11）8279键盘显示实验；
（12）通用打印机实验；☆
（13）微型打印机打印字符、曲线、汉字实验；☆
（14）日历时钟DS12887控制实验；☆
（15）I2C储存卡读写实验；
（16）语音芯片ISD1420控制实验（录音）；☆
（17）语音芯片ISD1420控制实验（放音）；☆
（18）继电器控制实验；
（19）步进电机控制；
（20）8253方波实验； |
（21）小直流电机调速实验；
（22）16*16 LED点阵显示实验；
（23）128*64 LCD液晶显示实验；
（24）8250可编程异步通讯接口实验（自发自收）；
（25）8251可编程通讯接口实验（与PC机）；
（26）单片机RS232/485串行发送实验（双机通讯）；
（27）单片机RS232/485串行接收实验（双机通讯）；
（28）温度压力实验；
（29）CAN总线通讯接口实验；☆
（30）以太网TCP/IP协议接口实验；☆
（31）USB2.0通讯接口实验。☆
（32）DS18B20单总线温度测量实验
（33）红外线遥控收发实验
（34）TLC549串行A/D转换实验
（35）TLC5615 10位D/A串行转换实验
（36）I²C日历时钟实验
（37）看门狗实验
（38）PWM实验
（39）射极跟随器
（40）EDA扩展卡(isp1032/ep1k30等) ☆ |
说明：实验项目打“☆”号为选配扩展卡实验
附:C8051F020单片机主要特点：
JD-C8051F嵌入式仿真系统是针对C8051F 单片机（SOC）而开发的。C8051F单片机完全兼容MCS-51指令系统，利用此平台，不仅可以开展传统的MCS-51单片机教学，如指令系统、中断系统、I/0口接口实验、外围逻辑和通信实验，也可以讲授片上系统（SOC）的概念、体系结构、设计方法、系统应用，使学生在学会C8051F系列片上系统单片机开发方法的同时，感受到片上系统单片机在设计方法上的革新和解决的高效。
1、模拟外设:
(1)逐次逼近型(SAR)12位 ADC(ADC0)
●可编程转换速率，最大100ksps
●可多达8 个外部输入；可编程为单端输入或差分输入
●可编程放大器增益：16、8、4、2、1、0.5
●数据相关窗口中断发生器
●内置温度传感器（±3°C）
(2)8 位 ADC(ADC1)
●可编程转换速率，最大500ksps
●8 个外部输入
●可编程放大器增益：4、2、1、0.5
(3)两个12 位DAC
●可以同步输出，用于产生无抖动波形
(4)两个模拟比较器
●16个可编程回差电压值
●可用于产生中断或复位
(5)电压基准
●内部基准（2.4V）
●外部部基准输入
(6)精确的VDD 监视器和欠压检测器
●可通过MONEN引脚允许或禁止。
2、片内JTAG 调试和边界扫描
●片内调试电路提供全速、非侵入式的在系统调试
●支持断点、单步、观察点、堆栈监视器；可以观察/修改存储器和寄存器
●符合IEEE1149.1 边界扫描标准
3、高速8051 微控制器内核
●流水线指令结构；70%的指令的执行时间为一个或两个系统时钟周期
●速度可达25MIPS（时钟频率为25MHz 时）
●22 个矢量中断源
4、存储器
●4352 字节内部数据RAM（4K + 256）
●64K 字节FLASH 存储器；可以在系统编程，扇区大小为512 字节
●外部64K 字节数据存储器接口（可编程为复用方式或非复用方式）
5、数字外设
●8 个字节宽的端口I/O（C8051F020）所有口线均耐5V 电压
●可同时使用的硬件SMBus(I2CTM 兼容)、SPITM及两个UART 串口
●可编程的16 位计数器/定时器阵列，有5个捕捉/比较模块
●5 个通用16 位计数器/定时器
●专用的看门狗（WDT）定时器；
6、时钟源
●内部可编程振荡器：2-16MHz
●外部振荡器：晶体、RC、C、或外部时钟
●实时时钟(RTC)方式（用定时器3 或PCA）；
7、供电电压（2.7V - 3.6V）
●典型工作电流：10mA @ 20MHz
●多种节电休眠和停机方式
