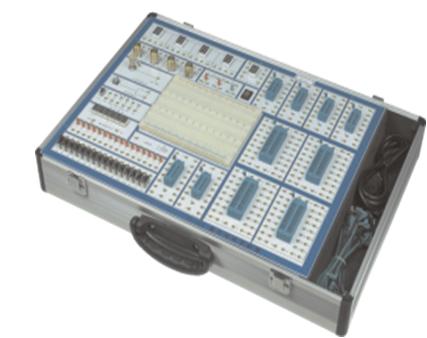

SD-SD型数字电路学习机









SD-SD1数字电路实验箱,设计豪华气派,主机提供了多种信号源;锁紧插座;台湾产面包板;正面印刷字符连线,反面按装元器件,所有信号源、频率计等电路全部由CPLD芯片和双面板构成，所有器件均选用上等优质产品,使整机的品质得到提高。由于正面没有任何元件,从而能有效的降低和避免人为损坏的可能。本机特点：使用方便,耐用,实验项目灵活,可方便完成数字模拟各类实验。本学习机适用于高等院校及各类职业技术学校的电子技术类教学。
  ☆FC-SD1型系统组成
 （1）电源 ：交流输入：220V±10% ，50HZ
    直流输出：±12V/0.2A 、 5V/2A
 （2）手动单脉冲电路2组：每组可同时输出正负两个脉冲，脉冲幅值为TTL电平。
 （3）连续脉冲，输出均为TTL电平：
      固定频率脉冲源7路：1HZ、10HZ、100HZ、1KHZ、10KHZ、100KHZ、1MHZ；

 （4）六位高精度数字频率计 , 测量范围：0-9.9999MHZ 误差<1HZ（由CPLD芯片设计）
 （5）逻辑电平的输入与显示：
       A、十六位独立逻辑电平开关：可输出“0”、“1”电平（为正逻辑）。
       B、十六位由红色及绿色LED及驱动电路组成的逻辑电平显示电路。
 （6）数码管显示：6位由八段LED数码管组成的BCD码译码显示电路；

 （7）时序发生器及启停控制电路。
 （8）台湾产面包板二块(1600孔)
 （9）20芯锁紧插座2只，40芯锁紧插座2只，16芯锁紧插座4只。
 （10）各阻值电位器2只。

 ☆推荐实验项目
 1．TTL集成逻辑门的参数测试与使用
 2．CMOS集成逻辑门的测试
 3．门电路的逻辑功能实验
 4．常用组合逻辑功能器件的测试
 5．数据选择器及其应用
 6．血型关系检测电路和表决电路
 7．RS触发器的功能与测试
 8．JK触发器逻辑功能及主要参数测试
 9．移位寄存器的功能测试
 10．十进制计数器（CMOS）
 11．异步计数器
 12．同步计数器
 13．计数、译码、显示电路实验
 14．555集成定时器及应用
 15．序列检测器
 16．数-模转换器
 17．追随比较型A/D转换电路
 18．人工控制交通灯控制器
 19．汽车尾灯控制电路
 20．数字钟电路的设计     21. 时序电路测试及研究       22. 波形产生及单稳态触发器
 23. A/D 转换电路         24. D/A转换电路
