SD-8653高频电子线路实验箱

简述：高频电子线路实验箱整个系统包含15个基本实验模块，可完成19项实验。各模块除可单独进行测试外，还可将各模块相互连接组成无线发送和接收系统，进行无线传输系统实验和性能测试。实验箱设计成主板加模块形式，主板上配备了函数信号发生器、音乐信号、语音信号、高频信号发生器、频率计模块，实验时只需插上相应模块无需外置仪表（除示波器）即可进行实验，主板上可同时安放六块实验模块。实验箱设计美观，各模块性能稳定，测试点与参数调节设置合理，输出波形和系统实验效果理想，是一款非常理想的高频实验设备。

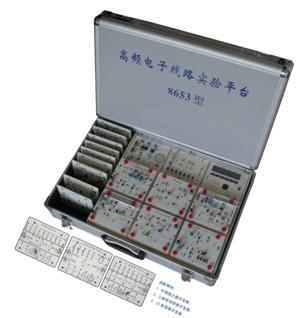

一. 产品图片

二. 产品特点

1. 采用模块化设计，使用者可根据需要选择模块，即可节约经费又方便今后升级。

2. 尽量采用原理性突出的典型电路，板面标注电路原理图，便于结合理论知识进行学习和分析。

3. 采用分立元件，贴片元件与集成电路相结合，模拟电路与数字电路相结合的原则，既便于学生深入掌握电路基本工作原理，又能及时了解现代无线电通信系统的新技术。

4. 突出单元电路的性能测试和系统的频率变换过程，通过对波形的观测，可使学生对变频非线性变换电路有一个清晰的感性认识。

5. 各个实验单元电路既自成完整系统，又便于互连成一个较大的系统进行联试联调，以增加学习的综合性、系统性和趣味性。

三． 实验项目及内容。
1.小信号调谐放大电路实验（含单调谐和双调谐）
主要实验内容：测试单调谐与双调谐放大器的电压增益、通频带、选择性和动态范围。
2.非线性丙类功率放大电路实验
主要实验内容：观察高频功率放大器丙类工作状态的现象，测试丙类功放的调谐特性、负载特性，测试激励信号变化、负载变化、电源电压变化对工作状态的影响，能清晰地观察欠压、临界和过压三种状态的余弦脉冲波形。
3.三点式振荡器实验（含LC振荡器和晶体振荡器）
主要实验内容：观察LC振荡器中电源电压，反馈系数和负载对振荡器的影响，观测并比较LC振荡器和晶体振荡器的频率稳定度。测试并比较西勒电路与克拉泼电路的特性。
4.中频放大器实验
主要实验内容：用点测法测出中频放大器的幅频特性，测试中放的电压增益，通频带和选择性。
5.混频器实验（含三极管混频和集成乘法器混频）
主要实验内容：测量混频器输入，输出频率之间的关系，观察输入波形为调幅波时混频器的输出波形。
6.幅度调制器实验（含功放基极调幅和模拟乘法器调幅）
主要实验内容：模拟乘法器的输入失调电压、直流调制特性测量，观察改变调幅时输出波形的变化并计算调幅度。应用模拟乘法器MC1496实现全载波调幅、双边带调幅。
7.包络检波和同步检波实验
主要实验内容：实现普通调幅波的解调，观察双边带调幅波的解调，观察对角线失真、负峰切割失真以及检波器不加高频滤波时的现象。
8.变容二极管调频实验
主要实验内容：观测压控振荡器（VCO）的振荡频率，测试变容二极管的静态调制特性，观察调频波波形，观察调制信号振幅变化时对频偏的影响，观察寄生调幅现象。
9.鉴频器实验（电容耦合回路相位鉴频器）
主要实验内容：了解电容耦合相位鉴频器的工作原理，测量鉴频特性曲线。
10.4046锁相环组成的频率调制器实验。
主要实验内容：观察锁相环的同步带和捕捉带，观察锁定后的典型波形，观察输入调制信号为正弦波和方波时的调频波形。
11.4046锁相环组成的鉴频器实验
主要实验内容：掌握用4046锁相环实现频率解调的原理，观测无输入信号时的输出方波，观测正弦波调制和方波调制的调频波的解调。
12.自动增益控制（AGC）实验
主要实验内容：改变中放输入信号幅度，测量AGC电压变化情况，改变中放输入信号幅度，比较接与不接AGC时，中放输出幅度的变化情况。
13.调幅发射机联试实验
主要实验内容：将各所需模块连接成调幅发射机，测试各模块输入输出波形，并调整各模块可调元件，使发射机输出达最佳状态。
14.调幅接收机联试实验
主要实验内容：将各所需模块连接成调幅接收机，测试各模块输入输出波形，并调整各模块可调元件，使接收机输出达最佳状态。
15.发射与接收完整系统的联调实验
主要实验内容：将各模块构成一个完整的收发系统（可以是无线收发，也可以用电缆将收发连接，有四种连接方案），通过测试各部分波形，比较发射与接收波形，建立起完整的通信概念。

四. 产品功能及技术指标

1. 内置实验仪器技术指标

1.函数发生器（低频信号源）
输出波形：正弦波，三角波，方波
输出频率范围：正弦波：100Hz～10KHz
三角波：100Hz～10KHz
方波：100Hz～10KHz
输出幅度：10MVp-p～5Vp-p（连续可调）
音乐信号，话筒接口，音频功放、喇叭（可构成系统）
2.高频信号源
输出波形：正弦波
频率范围：1.5MHz～20MHz（分为6个波段）
输出幅度：10MVp-p～2Vp-p（连续可调）
3.频率计
测量频率范围：40MHz以内，可升级到70MHz。
4.内置电源
输入：AC 220V±22V, 50Hz±2Hz
输出：DC ±12V, ±5V直流稳压源。

1. 实验模块技术指标

1.单调谐回路谐振放大器（谐振频率6.3MHz）
2.双调谐回路谐振放大器（谐振频率6.3MHz）
3.LC与晶体振荡器（LC频率4—12MHz,晶振6MHZ）
4.晶体三极管混频器（本振输入8.8MHz,载波6.3MHz，输出2.5MHz）
5.集成乘法器混频器（本振输入8.8MHz,载波6.3MHz，输出2.5MHz）
6.中频放大器（放大2.5MHz的中频信号）
7.集成乘法器幅度调制电路（载波频率20MHz以内，音频10KHz以内）
8.集成乘法器幅度解调电路（同步解调）
9.晶体二极管检波器（包络检波，可观察对角切割失真和底部切割失真，并有低频放大）
10.高频功率放大与发射实验（6.3MHz发射，可进行基极调幅）
11.变容二极管调频（8.5MHz中心频率）
12.电容耦合回路相位鉴频器（8.5MHz中心频率）
13.4046锁相环组成的频率调制器（输出方波）
14.4046锁相环组成的鉴频器（与4046频率调制器配套使用）
15.自动增益控制（AGC）电路
16.调幅接收机联试（利用上述1、2、3、4、5、6、7、10、16等模块可构成调幅接收机）
17.调幅发射机联试（利用上述3、8、11、17、18.模块可构成调幅发射机）
18.收发联试（可连接成无线收发系统，也可用电缆将收发连接起来构成系统，有四种连接方案）
