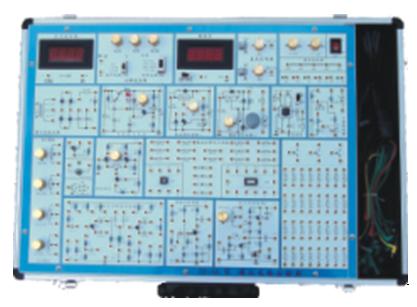

SD-A6模拟电路实验箱









SD-A6模拟电路实验箱是根据最新的《高等工业学校电子技术基础》教学大纲中确定的教学实验要求为基础,汲取了众多专业教师的教学经验,并综合了众多同类产品的优点而设计的。它函盖了《模拟电子技术基础》课程全部实验内容,既为初学者提供了验证性实验电路,又为课程设计提供了扩展平台。

一、系统特点

1、扩展性强。实验电路采用单元电路方式设计,单元电路即基本实验电路,再外接其他元件为该电路参数,或与其他的单元电路组合,完成不同的实验要求。

2、实验原理图都印刷在实验板表面,实验电路由学生按照实验原理图进行搭建,既培养了学生的独立思维能力及动手能力,也增强了该实验箱的适用性、扩展性。

3、大部分元器件安装在实验板正面,增加了学生的感性认识;

4、实验连线插孔采用锁紧式镀金插孔,通过焊接固定在实验板上,不松动,不氧化,寿命长,连接可靠,维修方便、简捷;

5、扩展实验区由IC圆孔插座、阻容元件的接插件、三极管的接插件组成。可接插电阻、电容、二极管、三极管,集成电路等,可进行课程设计实验。

6、电源输出均有过流保护,自动恢复功能。

7、实验箱由一体型铅合金型材制成,箱体牢固可靠,不变形,重量轻,绝缘安全性能好,开关箱盖方便可靠,外型美观,造型气派。

二、系统组成

1、电源:输入:AC 220V±10%,50HZ

         输出:※DC:+5V,DC I≥1A

※DC:–5V,DC I≥0.5A

               ※DC:±12V,DC I≥0.2A

               ※DC:-5V~-12V可调, I≥0.2A

※DC:+5V~+27V可调,DC I≥0.2A

               以上各路输出均有过流保护,自动恢复功能

※AC V:7.5V×2;AC I≥0.15A

2、直流信号源:双路 –0.5V~+0.5V;–5V~+5V两档连续可调.

3、函数发生器:最高输频率达到1MHz以上。

输出频率:10Hz~1MHz,分四档

可输出 方波:  0~20V

三角波:0~15V

正弦波:0~10V

4、数字频率计(0~300KHz)

5、数字直流电压表(0~30V)

6、分立元件电路

(1)整流、滤波和串联稳压电路;(2)单级放大电路;(3)两级阻容耦合放大电路;

(4)负反馈放大电路;(5)射极跟随器;(6)差动放大电路;(6)互补对称功放电路;

(7)场效应管电路;(8)可控硅电路; (9)电阻、电容和二、三极管等组成;

(10)电位器组、12V灯泡、扬声器。

7、集成模拟电路

(11)集成功放(LM386);(12)集成稳压电路

8、扩展实验区提供8芯、14芯IC圆孔插座各1个,50个阻容元件的接插件,和3个三极管的接插件。

9、实验箱尺寸:510mm*330mm*100mm(长*宽*高)

三、实验项目

1、常用电子仪器使用练习、用万用表测试二极管、三极管

2、单级放大电路

3、两级放大电路

4、负反馈放大电路

5、射极跟随器

6、差动放大电路

7、比例求和运算电路

8、积分与微分电路

9、波形发生电路

10、有源滤波器

11、电压比较器

12、集成电路RC正弦波振荡器

13、集成功率放大器

14、整流滤波与并联稳压电路

15、串联稳压电路

16、集成稳压器

17、RC正弦波振荡器

18、LC振荡器及选频放大器

19、电流/电压转换电路

20、电压/频率转换电路

21、互补对称功率放大器

22、波形变换电路

23、场效应管实验

24、可控硅实验电路

综合实验:

25、函数信号发生器的组装与调试

26、温度监测及控制电路

27、用运算放大器组成万用电表的设计与调试
