SDCC-01普通车床教学台
一、基本要求：
本教学台主体由C6028车床、教学示教板等组成。
教学用车床采用全新通用车床（须附带该全新通用车床合格证、使用说明书等）改装、床身需经久耐用，机床具备较高结构刚度与传动刚度，溜板设有快移机构, 采用单手柄形象化操作,适于强力高速切削; 教学示教板可以展示本教学台线路结构和运行原理。可快速有效的提高学生对车床系统的认识了解和使用。
本教学台适于教学演示、操作。
同时须确保使用的安全性、电气及机械运转部位加装防护措施、并设置安全标识。
加工对像：金属
床身上回转直径：280±10mm
两顶尖距离: 500±10mm
主轴孔径: ≥28mm
主轴转速 (至少包含此范围):180～1800r/min
电机功率:≥0.75kw (交流)
纵向走刀量/级数(至少包含此范围):0.1～0.4mm/r/3
车床主机外形尺寸: ≥1250×650×480mm
带底座,底座包装尺寸: ≥730×620×710mm
教学示教板: ≥1000×60×730mm（带支架）
二、主要组成部件：原理展示面板、主轴箱、进给箱、溜板箱、刀架、尾架、光杠、丝杠、床身、车床附件(车床附件包含:1.三爪卡盘（用于圆柱形工件），四爪卡盘（不规则工件）、2.活顶尖（用于固定加工件）、3.中心架（稳定加工件）、4.跟刀架等
三、功能描述：
实训台示教板面板上绘有彩色UV平板喷绘电路图和车床原理工作示意图，学员可直观对照电路图和车床原理系统实物，认识和分析控制车床系统的工作。
1、主轴箱：A.动态演示主电机、主轴箱的的相关工作原理。B.静态实习使用车床主轴箱中等主轴的关键零件、完整展示车床系统的组成结构。
2、进给箱：动态演示进给箱中的变速机构，可用于学习进给量或螺距，通过光杠或丝杠运转、学习刀架切削。
3、丝杠与光杠：可用于动态演示联接进给箱与溜板箱，并演示进给箱的运动和动力传给溜板箱，学习溜活顶尖板箱纵向直线运动。
4、溜板箱：可用于动态演示车床进给运动的操纵箱通过光杠传动实现刀架的纵向进给运动、横向进给运动和快速移动，学习丝杠带动刀架作纵向直线运动，以便车削各种螺纹。
5、刀架：可用于学习刀架部件、几层刀架组成，熟悉装夹刀具功能，动态演示车床刀具作纵向、横向或斜向进给运动。
6、尾座：可用于熟悉车床尾座安装、定位、支撑后顶尖、如何安装钻头、铰刀等孔加工刀具其进行孔加工。
7、床身：可用于学习车床各个主要部件，在工作时保持准确的相对位置。
带正常使用所需的全套附件
带英文使用说明书
电源：380V或220V，50Hz
当地电源插头（或配转换器）

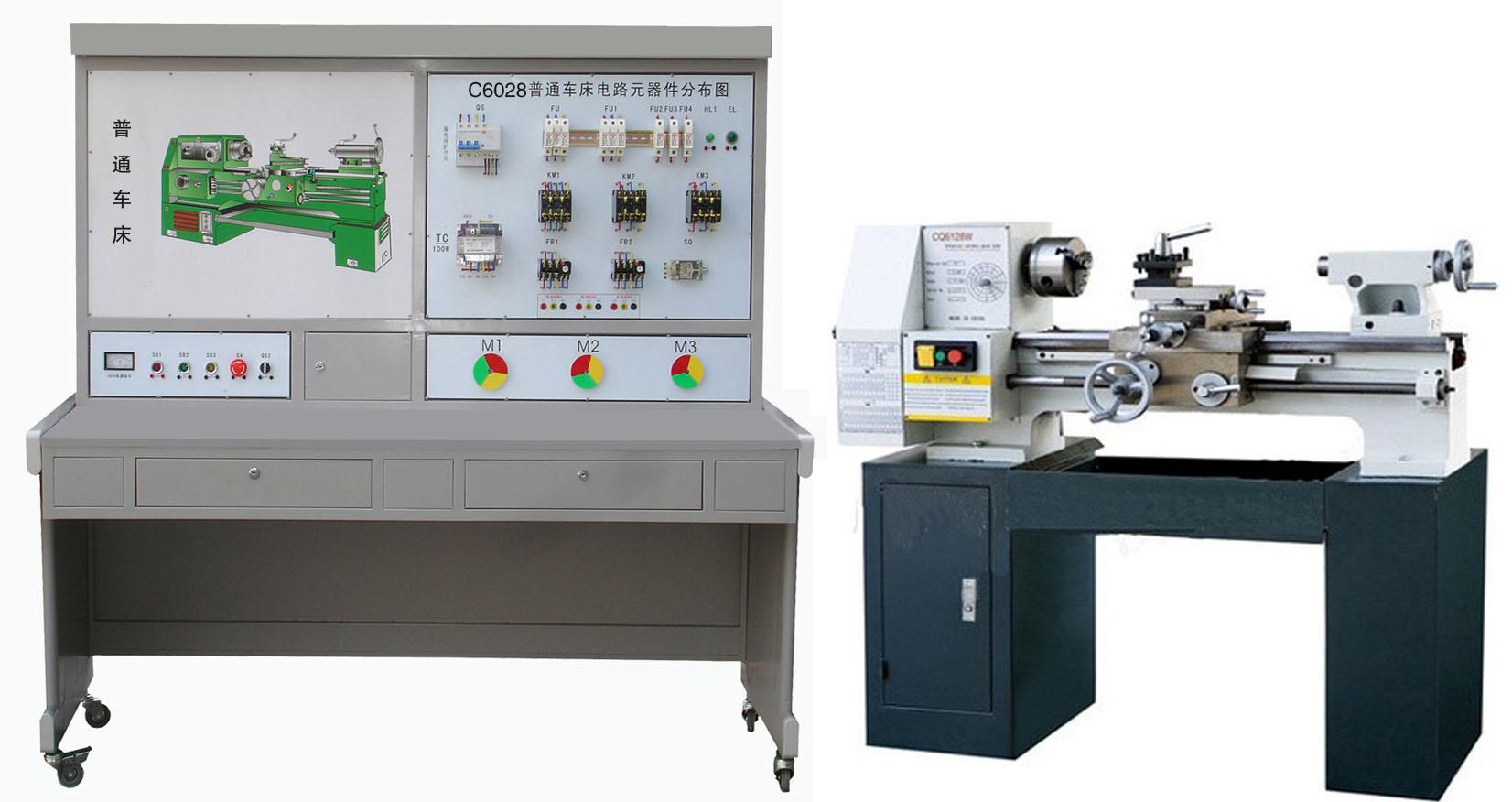

设备主体参考图片： |
