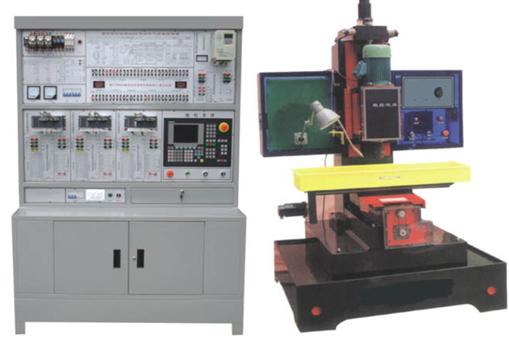

SD-802MS型数控铣床综合实训考核装置







    使用该装置可以使学生掌握数控车床系统控制原理、 电气设计方法、元器件的选择、车床电气安装及调试、故障诊断维修、零件程序编制及图形模拟加工过程等多项实验内容，达到工业生产现场实习效果。该装置采用 开放式结构、模块化设计，既可用于教学、也可用于课程设计、毕业设计和实训，有利于提高学生设计数控机床电气控制系统、诊断数控设备故障的能力，使受训对 象最大限度地适应和满足市场需求。该装置也可以帮助科研技术人员进一步了解数控铣床结构，同时也为技术人员进行数控铣床系统的二次开发提供了必要条件。该 实验装置的主要器件均选用工控产品。

产品组成部分
   数控铣床综合实训考核装置是由西门子（SINUMERIK 802C base line）数控系统、机床电气控制接口板、主轴变频调速实验板、全数字交流伺服驱动及伺服电机运行及电机输入输出模块、开关电源以及125型教学数控铣床等组成。

可开设的实验实125教学型数控铣床规格：

主轴钻夹头装夹范围	1 － 20mm
主轴转速范围	200 － 2500rpm
主电动机功率	1.5kw
工作台面积（长 X 宽）	840mm × 250mm
工作台三向行程（ X 、 Y 、 Z ）	450 × 250 × 250mm
T 型槽数及宽度	3 × 16mm
机床外形尺寸：长 × 宽 × 高	130 0 × 120 0 × 2100mm
重量	450kg

训考核项目

数控铣床 802C 系统操作编程实验
主轴变频单元的运行与故障诊断实验
全数字交流伺服电机运行与故障诊断实验
数控铣床电气控制设计与分析实验
数控各单元的连接、控制与故障诊断实验
低压电气元件的原理、性能和接线实验。
PLC 、编程、接线及在数控机床中的应用
数控铣床的冷却与照明及故障诊断实验
丝杆螺距误差补偿实验
数控铣床故障设计排除考核 28 项
数控系统	可选配: 广数.  FANUC.  SIEMENS. 华中. 华兴等不同型号
