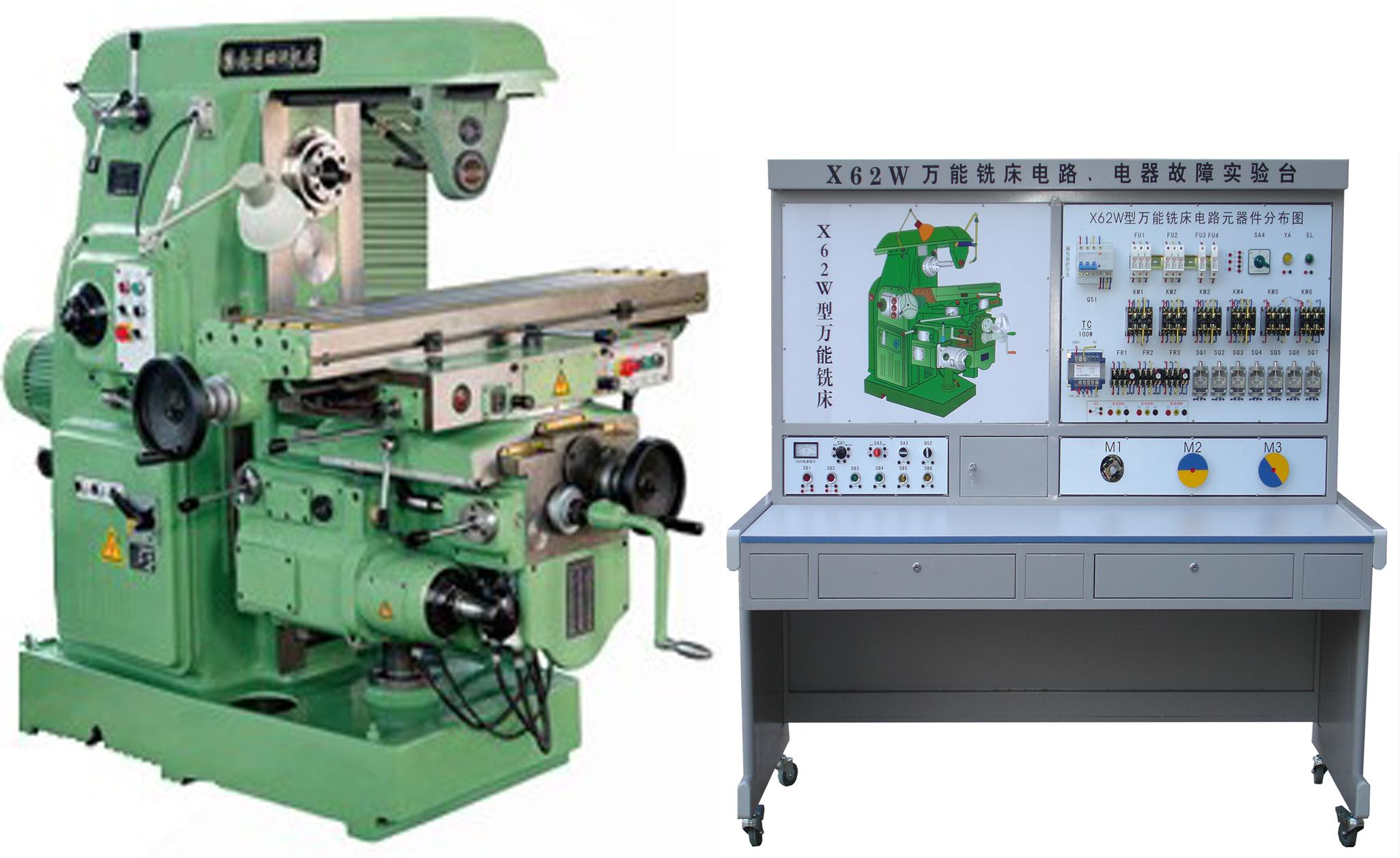

SDXC-01万能铣床教学台
一、概述
本教学台主体由万能铣床、教学示教板等组成，采用全新万能铣床（附带该万能铣床合格证、使用说明书等）改装；该万能铣床具有较高的刚度，导轨面经中频淬火，经久耐用，适合于使用各种棒形铣刀,圆形铣刀,角度铣刀来铣削平面、斜面、沟槽等。万能铣床操作面板均使用形象化符号设计，须简单直观；教学示教板可以展示本教学台线路结构和运行原理。可快速有效的提高学生对万能铣床的认识了解和使用能力。
本教学台适合于教学演示、操作。同时须确保使用的安全性、电气及机械运转部位加装防护措施、并设置安全标识。
二、教学示教板特点
该系列技能实训教学示教板外形为落地单体式结构，采用左右空间布局。右面机床电器及电路图，左面是彩色X62W万能铣床外形图、相应动作指示灯、启停按钮和线路原理图。机架采用铁质双层亚光密纹喷塑结构。以机床电器实训考核的实际情况而设计的新一代集培训学习、理论验证、实操能力、考核鉴定于一体的多功能设备。该套设备适用于各劳动技校、大中专、职校、培训中心的电工、电拖专业教学实验实训。在每种装置中都装有漏电保护开关，电器元件全部采用实际的机床工业电器，使学生更加容易理解、分析电路结构和原理。实验装置上设有故障开关，人为故障点控制。每种实验考核装置电路跟据实际情况设置8～23个不等常规故障，所有故障都是模拟实际机床工作时的故障，具有一定代表性，比较隐蔽，但操作简单，方便老师及各位教官培训考核。
三、铣床加工特点
加工对像：金属
主轴孔径:≥25mm
主轴转速范围(至少包含此范围): (rpm)120～1500
主电动机功率:≥1.5kw
机床外形尺寸:≥2000×1200×1200mm
教学示教板：≥1350×600×1800mm（带实验桌）
四、铣床主要组成部件：
底座、机身、工作台、中滑座、升降滑座、万能铣头、圆工作台、分度头、原理展示面板、铣床附件组等
五、铣床功能描述：
具有足够的刚性和功率，拥有强大的加工能力，能进行高速和承受重负荷的切削工作，齿轮加工。
1、工作台可演示X/Y/Z向的手动进给、机动进给和机动快进三种，可进行多种加工的演示。
2、铣床润滑装置可对纵、横、垂向的丝杠及导轨进行强制润滑，冷却系统通过调整喷嘴改变冷却液流量的大小，满足不同的加工需求。
3、底座以支承床身和升降台，内盛切削液。
六、教学示教板设备特点
实训台示教板面板上绘有彩色UV平板喷绘电路图和万能铣床原理工作示意图，学员可直观对照电路图和原理系统实物，认识和分析控制万能铣床系统的工作。
带正常使用所需的全套附件、带英文使用说明书
采用台式结构，操作面宽敞，可两人（或多人）一组实验。
电气控制线路的元器件都装在面板表面上，操作时可看到电器的动作，直观性强；排除故障只要在面板上进行检测线路即可，方便快捷。
本设备全部采用品牌实际机床工业电器，性能可靠，使用寿命长等特点。
七、技术性能
输入电源：AC380V±10% 50Hz
工作环境：温度-5～+40℃ 相对湿度＜85%（25℃）
额定功率：≤3KW
漏电保护：漏电动作电流≤30mA，分断时间≤0.1S
当地电源插头（或配转换器）
八、示教板基本配备
实验桌：
实验桌为铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板，结构坚固，长方体封闭结构，造型美观大方。
三相电源控制：
三相四线电源输入经三相电源总开关后，由接触器通过启动、停止控制按钮操作，控制三相电源输出的接通和断开，再经过熔断器为机床提供三相380V电源。三相电源同时也受急停开关、漏电保护电路的控制。
（1）三相电源总开关：容量10A，带漏电保护，漏电动作电流≤30mA，分断时间≤0.1S
（2）漏电保护电路：对线路的漏电现象进行保护，使控制屏内的接触器跳闸，切断机床线路的电源。
设有450V指针式交流电压表1只，通过波段开关切换指示电源输入的三相线电压。
左面板上装有所有主令电气及动作指示灯、机床的所有操作都在这块面板上进行，指示灯可以指示机床的相应动作；并且印有相应的X62W万能铣床外形彩图及电气线路原图，可以很直观看出机床外形结构和电气线路原理。
机床控制电器控制面板
面板上装有断路器、熔断器、接触器、变压器等元件，可以直观观察他们的动作情况。
九、本装置可设置23点故障，其故障现象如下：
故障G1，工作台快速进给电动机没有快速进给动作。
故障G2，控制变压器没电，控制电路失效。
故障G3，照明灯没有亮。
故障G4，控制变压器有电，照明灯亮，但电机控制电路失效。
故障G5，冷却泵控制失效。
故障G6，主轴无法冲动。
故障G7，主轴能冲动，但无法启动。
故障G8，主轴电机无法冲动及反向制动，但能启动。
故障G9，主轴电机无法启动，但能冲动。
故障G10，主轴电机工作正常，但工作台进给控制失效。
故障G11，工作台无法冲动及圆工作台无法运行。
故障G12，工作台能冲动，但不能正常工作。
故障G13，工作台只有能下、右、后运动，上、左、前运动失效。
故障G14，工作台只有能上、左、前运动，下、右、后运动失效。
故障G15，工作台无法实现快速进给运动。
故障G16，进给工作台无法实现冲动。
故障G17，主轴无法实现变速
故障G18，进给工作台无法向上运动
故障G19，主轴无法实现连续运动
故障G20,进给工作台无法实现向下运动
故障G21，进给工作台无法实现向左运动
故障G22，进给工作台无法实现向前运动
故障G23进给工作台无法实现向右运动
|
