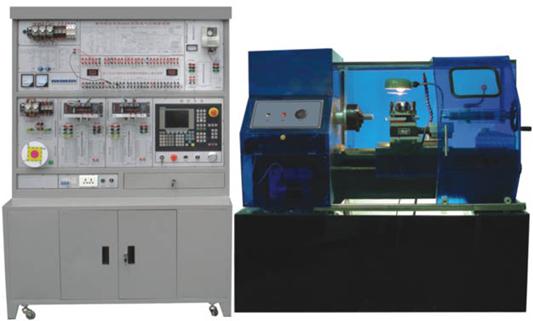

SD-802TS型数控车床实训考核装置
使用该装置可以使学生掌握数控车床系统控制原理、 电气设计方法、元器件的选择、车床电气安装及调试、故障诊断维修、零件程序编制及图形模拟加工过程等多项实验内容，达到工业生产现场实习效果。该装置采用 开放式结构、模块化设计，既可用于教学、也可用于课程设计、毕业设计和实训，有利于提高学生设计数控机床电气控制系统、诊断数控设备故障的能力，使受训对 象最大限度地适应和满足市场需求。该装置也可以帮助科研技术人员进一步了解数控铣床结构，同时也为技术人员进行数控铣床系统的二次开发提供了必要条件。该 实验装置的主要器件均选用工控产品。
产品组成部分
数控铣床综合实训考核装置是由西门子（SINUMERIK 802C base line）数控系统、机床电气控制接口板、主轴变频调速实验板、全数字交流伺服驱动及伺服电机运行及电机输入输出模块、开关电源以及6135型教学数控车床等组成。
|
可开设的实验实训考核项目
|
数控铣床 802C 系统操作编程实验 |
|
主轴变频单元的运行与故障诊断实验 |
|
全数字交流伺服电机运行与故障诊断实验 |
|
数控铣床电气控制设计与分析实验 |
|
数控各单元的连接、控制与故障诊断实验 |
|
低压电气元件的原理、性能和接线实验。 |
|
PLC 、编程、接线及在数控机床中的应用 |
|
数控铣床的冷却与照明及故障诊断实验 |
|
丝杆螺距误差补偿实验 |
|
数控铣床故障设计排除考核 28 项 |
|
透明6135型数控铣床规格：
|
三爪卡盘 |
160mm |
|
床身上最大回转直径 |
350mm |
|
最大工件长度 |
500mm |
|
电动刀架 |
四工位 |
|
主轴孔径 |
40mm |
|
主轴转速、无级变速 |
200------1500rpm |
|
主电机功率 |
0.75kw |
|
机床尺寸（长×宽×高） |
1670×800×1300mm |
|
|
数控系统 |
可选配: 广数. 西门子. 法那科. 华中. 华兴等不同型号 |
