序号与名称 |
陈列柜内容 |
演示文稿内容 |
|
第一柜
制图基本知识和技能 |
前言、1尺寸标注、2幅面、3图线、4字体、5线段与线框的意义、6标题栏格 式、7圆锥、小圆锥、圆形量角器、铅笔、橡皮擦、450三角板（二种）、600三角板（二种）、曲线板、多孔模板、丁字尺等。(丁字尺的使用；铅笔的使 用；圆锥的使用方法；分锥的使用方法；曲线板的使用方法；丁字尺和和三角板组合使用方法等由多媒体软件讲解演示) |

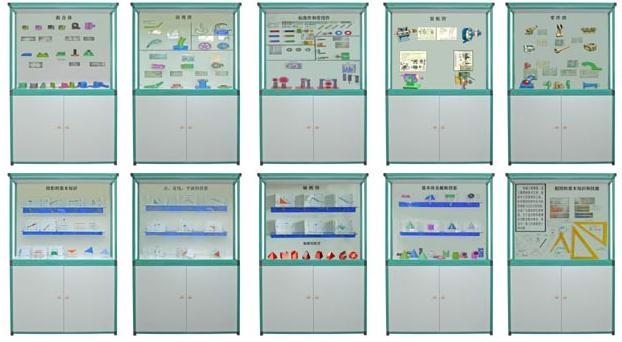

本套陈列柜采用121件动画图象配合陈列柜上的内容在电脑上演示各种模型特点，如制图工具的使用、投影产生过程、投影作图步骤、装配功能等、生动形象。 |
|
第二柜
投影的基本知识 |
1投影的全等性、2投影的积聚性、3投影的类似性、4斜投影法、5正投影法、6中心投影法、7三面投影体系、8三面投影图、9投影图的形成、10三视图的形成。 |
|
第三柜
点、直线、平面的投影 |
1点的三面的投影、2两点的相对位置、3重影点投影、4一般位置直线的投影、5直线与点的相对位置投影、6两直线相交投影、7两直线交叉投影、8两直线平行投影、9平面的投影(5种)、10判断两直线是否平行投影 |
|
第四柜
基本体及截断投影 |
1棱柱的三面视图、2棱锥的三面视图、3圆柱的三面视图、4圆锥的三面视图、 5圆球的三面视图、6圆柱切口开槽后的三视图、7正六棱柱开槽后的三视图、8正三棱锥的截断作图步骤、9圆锥被正垂面截断作图步骤、10圆柱被正垂面截断 的作图步骤、11切口圆锥台作图步骤、12圆锥的未截交线(5种)、13曲面的截交(3种) |
|
第五柜
轴测图 |
1切口圆柱体正等测图的画法、2用叠加法画正等轴测图、3圆角的正等轴测图的 画法、4圆台的正等轴测图的画法、5圆柱的正等测图、6画三棱锥的正等测图、7用切割法画形体的正等轴测图、8求开槽圆柱的正等轴测图作图步骤、9、求形 体的斜二测图作图步骤、10求切割体的正等轴测图作图步骤、11平面体正等轴测模型(2件)、12回转体正等测模型(2件)、13正二测立体模型(4件) |
|
第六柜
组合体 |
1表面平齐与不平齐的组合体(2种)、2表面相交与相切的组合体、3叠加式组 合体、4两圆柱正交的3种形式、5求圆锥与半球的相惯线、6求两圆柱的相惯线、7完成组合体相惯线的正面和水平投影、8组合形体投影图的作图步骤、9切割 式组合体、10相贯线变化的趋势(圆柱与圆柱相交4种)、11相贯线特殊情况(圆柱圆锥相交2种)、12相贯线特殊情况(圆柱轴线3种)、13相贯线特殊 情况(回转体相交4种)、14组合体读图 |
|
第七柜
剖视图 |
1剖视的形成、2斜视图的画法、3半剖视、4全剖视图、5斜剖视图、6局部视图、7平面的简化画法(3件)、8局部剖视图的特殊画法（3件）、9旋转剖视图、10重合断面图、11轴断面图、12移出断面简化画法、13阶梯剖、14半剖、15局部剖、16旋转剖 |
|
第八柜
标准件和常用件 |
1外螺纹的画法、2内螺纹的画法、3螺距与导程(2件)、4车螺纹、5旋向 (2件)、6双头螺柱联接、7沉头螺钉连接、8螺栓连接、9螺纹连接件、10齿轮各部分的名称和尺寸关系、11单个圆柱螺旋压缩弹簧的画法、12正齿轮传 动、13圆锥齿轮传动、14蜗轮蜗杆传动、15键轴配合、16开口销的应用、17圆锥销的应用、18轴承 |
|
第九柜
零件图 |
1板盖类零件、2蜗轮箱a、3蜗轮箱b、4蜗轮箱体、5阀体、6套筒、7箱体、8端盖、9减速箱体、10夹具体、11支架、12拔叉、13槽配合、146方轴、15主轴、16轴 |
|
第十柜
装配图 |
1齿轮油泵、2液压气缸、3顶尖座、4手压滑油泵 |
