 机械原理与设计机械装调技术实训系列 >> SD-5型《减速器》声动同步CD解说示教陈列柜

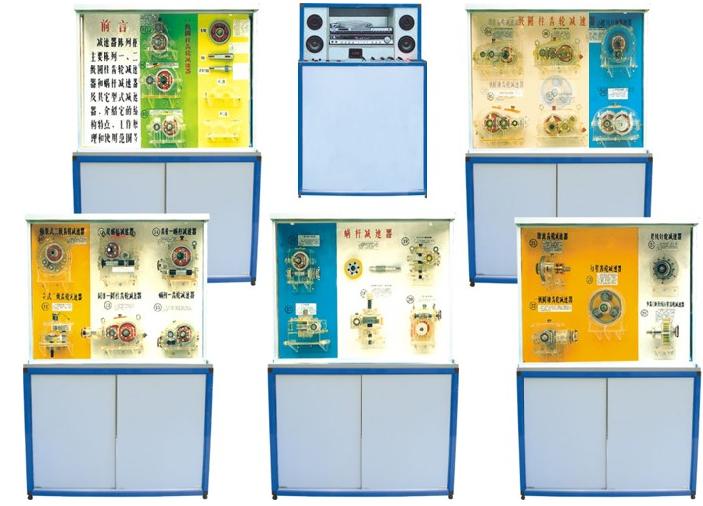

SD-5型《减速器》声动同步CD解说示教陈列柜



本设备是根据大中专院 校,职业学校的教学大纲设计的机械陈列柜,《减速器》电化教学设备。共5个柜25种减速器及1个控制台,用CD解说遥控控制,声控同步进行演示机械模型, 加强对机械专业的学生的理论学习,使用范围增强认识,加深理解,是机械专业系不可缺少的理想教具设备。本套陈列柜有第一代和第二代两种形式。
一、主要特点:
1、控制台配置:DVD机1台;控制硬件一套;攻放机1台,控制台1台、喇叭1对、遥控器1只,激光碟片1张(内含25台减速器语音说明)
2、控制软件:微电脑DVD程序控制系统,用DVD程控台实现全柜顺序播音动作和单柜顺序播音动作,
实现声音、图像、模型三位一体同步动作,采用多种播放方案(如前进、后退、停止、步进、循环等);也可实现任选和顺序动作。
3、控制方式:可实现全柜遥控和手动顺序播音、单个模型播音动作,或只动作不播音等功能。
4、控制动作过程:选中某号模型按遥控器上的数字键,按确认后,陈列柜上对应该号码的减速器就开始动作运转,同时DVD机开始播放语音讲解此减速器的特点及功能,讲解完毕后等待下一步动作。

二、《减速器》示教陈列柜,每个柜详细内容如下:
三、主要技术参数
1、输入电源:AC220V±10%(单相)50HZ
2、工作环境: -10℃±40℃
3、功率:0.5kw
4、陈列柜结构:上下柜整体框架全部采用彩色铝塑钢制作,外形美观,坚固耐用。
5、陈列柜尺寸:1250×430×1780mm


序号与名称



第一柜

一级减速箱种类

1、斜齿轮减速器2、直齿轮减速器3、人字齿轮减速器

第二柜

二级减速箱种类

4、两级圆柱直齿轮减速器5、两级圆柱斜齿轮减速器6、分流式减速器7、中心驱动式齿轮减速器8、同轴线(立式)减速器9、同轴线(卧式)减速器

第三柜

蜗轮综合减速器应用

10、轴装式二级齿轮减速器11、立式二级齿轮减速器12、双级蜗杆减速器13、圆锥圆柱齿轮减速器14、齿轮蜗杆减速器15、蜗杆齿轮减速器

第四柜

蜗轮蜗杆减速器

16、蜗杆减速器(下置式)17、蜗杆减速器(垂直交叉式)18、蜗杆减速器19、立轴蜗杆减速器20、蜗杆蜗轮减速器

第五柜

典型减速器

21、谐波齿轮减速器22、一级圆锥齿轮减速器23、立式摆线针轮行星减速器24、行星齿轮减速器25、少齿差渐开线行星齿轮减速器
