 机械原理与设计机械装调技术实训系列 >> DCS-Ⅱ智能带传动实验台(带微机接口、含软件)

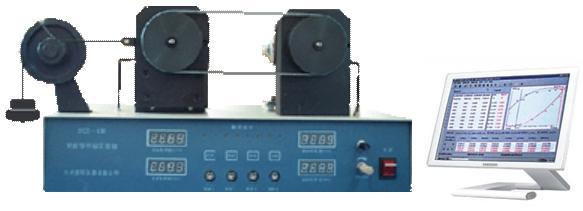

                  DCS-Ⅱ智能带传动实验台(带微机接口、含软件)


DCS-Ⅱ智能带传动实验台(带微机接口、含软件)



功能及特点:
    利用实验装置的四路数字显示信息,在不同负载的情况下,手工抄录主动轮转速、主动轮转矩、被动轮转速、被动轮转矩,然后根据此数据计算并绘出弹性滑动曲线和传动效率曲线 利用S232串行线,将实验装置与PC机直接连通。随带传动负载的逐级增加,计算机能根据专用软件自动进行数据处理与分析,并输出滑动曲线、效率曲线和所有的数据。
    智能带传动实验台上 设置了“多机通讯”接口 可实现一台计算机与多台实验台进行多机通讯的实验操作,组成小系统局域网络实验系统。

主要技术参数:
1、主动电机调速范围:0~1800r/min
2、带轮直径:D1=D2=86 mm
3、包 角:a1=a2=1800
4、电机额定功率:P=50 W
5、电机额定转矩:T=0.24 N.M=2450g.cm
6、电 源:220V交流/50HZ
7、外形尺寸:600×280×300(mm)
8、重 量:40 kg

实验内容:
1、观察带传动的弹性滑动和打滑现象;
2、了解带的初拉力、带速等参数的改变对带传动能力的影响,测绘出弹性滑动曲线;
3、掌握转速、扭矩、转速差及带传动效率的测量方法。
