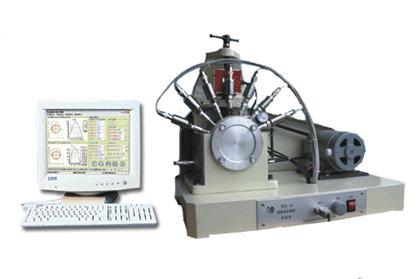

ZCS-II液体滑动轴承综合测试实验台

实验目的：
     该实验台用于机械设计中液体动压滑动轴承实验。主要利用它来观察滑动轴承的结构、测量其径向、轴向油膜压力分布、测定其摩擦特征曲线。使用该实验系统可以方便地完成以下实验：
（1）液体动压轴承油膜压力径向、轴向分布的测试分析；
（2）液体动压轴承油膜压力径向分布的仿真分析；
（3）液体动压轴承摩擦特征曲线的测定；
（4）液体动压轴承运动模拟；
（5）液体动压轴承实验的其他重要参数测定：如轴承平均压力值、轴承PV值、偏心率、最小油膜厚度等。
主要技术参数：
（1）轴瓦内直径：d=70mm
（2）有效长度：B=125mm
（3）加载范围：W=0～2000N
（4）主轴调速范围：0-500rpm
（5）加载传感器量程：0～2000N 精度：0.05％
（6）油膜压力传感器量程：0～1MPa 精度：0.3％
（7）摩擦力传感器量程：0～60N 精度：0.05％
（8）电机额定功率：P=400w
（9）电源：220V交流/50HZ
（10）外形尺寸：600×430×500(mm)
（11）重量：65kg
