BX-A便携式机械系统传动方案创新组合设计分析箱

一、概述：
       该实验台用于高等学校机械（或机电）类专业开设“机械系统传动方案创新组合设计分析实验”，以培养学生综合设计能力、创新能力和工程实践能力为基本价值取向的新型现代实验设备。

       该实验台运用全新的创新设计理念，将机械传动装置分成若干模块，可根据实验教学要求，进行多样化选择、拼装和测试，变型功能强，是智能化的综合性实验设备。

二、实验项目

1、机械系统传动方案设计
2、机械系统拼装实训

3、机械系统运动分析
4、机械系统创新组合的分析

三、实验内容

1、机械系统传动方案设计

（1）传动类型的选择       （2）传动顺序的安排

（3）传动比的分配         （4）特性参数的计算

2、机械系统拼装实训

  （1）典型单级机械传动传动方案拼装实验

V带传动

滚子链传动

圆柱齿轮传动

圆锥齿轮传动

蜗杆蜗轮（上置式）传动

蜗杆蜗轮（下置式）传动

槽轮机构传动

单十字万向联轴器传动

（2）典型多级机械传动传动方案拼装实验

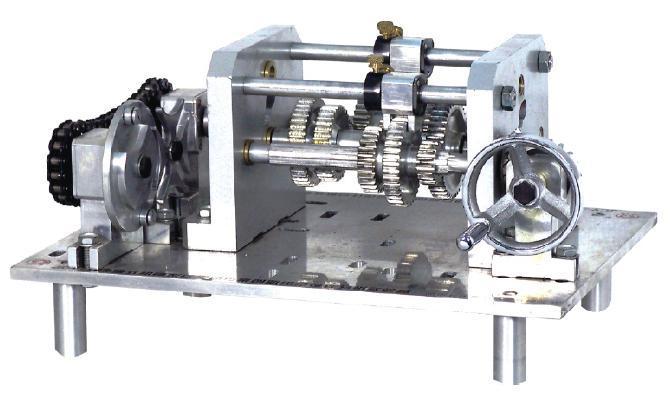

变速器传动（参照CA6132精密车床九速变速器设计）。

（3）典型多级机械传动传动方案组合及创新实验

锥齿轮—变速器—链—槽轮组合传动、

变速器—带组合传动、

链—槽轮组合传动、

带—链—槽轮组合传动、

锥齿轮—槽轮—带组合传动、

锥齿轮—槽轮—链组合传动、

带—槽轮组合传动、链—槽轮组合传动等。

3、机械系统运动分析

机械传动原理与特点分析

机械系统稳定运行条件分析

 4、机械系统创新组合的分析

对比分析不同组合传动的特点

四、产品主要配置及技术参数

1、本实验箱备有自制零部件、标准件外购件，主要零部件配置及参数见表1；箱内大部分零件采用硬铝合金精制，加工精度高，使用轻巧方便。

2、装拆工具  1套

3、实验箱外形尺寸： 520×390×150mm

4、实验箱总重：  22Kg
