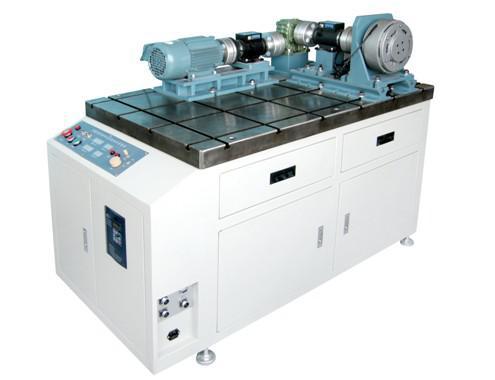

JCZS-II机械系统传动创意组合综合测试实验台

      该实验台集变频调速控制技术、磁粉制动控制技术、检测控制技术及应用计算机技术于一体，运用计算机强大的数据处理功能，做到同步采集、全程跟踪，确保采样数据的正确、真实，并能适时显示或绘制各项参数及所需曲线，真正达到人机一体的设计要求，是各大专院校的理想科研实验设备。

实验内容及项目
（1）实验台运用全新的创新概念，采用工业用HT平台，配有工业机械传动中最常用的蜗轮蜗杆减速器，摆线针轮减速器，正齿轮减速器，V型带传动，同步带传动，平皮带传动及链传动七种基本机械传动部件，可根据课程要求，由学生自行拼装，搭接各种机械传动机构。
（2）实验台由变频电机作为原动件，磁粉制动器为负载，其传输方式采用弹性联轴器联接，通过转矩转速传感器，采样控制卡，计算机（或工控机），测控软件，利用实验台的 自动控制和手动控制技术，测试机械传动装置的传动性能参数。如转速，扭矩，并绘制出传动比、扭矩、转速、功率等曲线。通过对不同机械传动装置性能参数曲线的对比，分析比较不同的机械传动方案的性能特点。
（3）实验台除设计有自动控制测试功能外，还具有手动控制测试功能：实验台控制柜控制操作面板上设有输入、输出扭矩和转速LED数码显示器，采用"手动方式"通过抄录实验显示数据，可脱开计算机人工分析绘制实验曲线，作出实验报告。
（4）可用于科研生产，在10Nm-50Nm范围内对各种新型齿轮减速器、变速轴承减速器等进行性能测试。
典型拼装组合传动机构类型
（1）摆线针轮传动
（2）圆柱齿轮传动
（3）蜗轮蜗杆传动
（4）带传动：三角皮带传动、平皮带传动、同步带传动
（5）滚子链传动
（6）带链组合传动
（7）带齿轮传动
（8）滚子链齿轮传动
（9）摆线针轮圆柱齿轮组合传动
（10）弹性柱销联轴器传动

主要技术参数：
（1）交流变频电机：电压220V 功率：0.55KW 额定转矩5.8N.M
（2）变频控制器调速范围：功率0.75KW  转速0-1500r/min 精度0.1％
（3）磁粉制动器加载范围：转矩0－50N·M  容许滑差率：1.1KW
（4）转矩，转速传感器 额定转矩10 N·m 转速范围：0-6000r/min 额定转矩50 N·m 转速范围：0-5000r/min
（5）外形尺寸： 1340×730×1150(mm)
（6）重量：600kg
